Как снять луч на Мавик 3: полная инструкция по замене и ремонту в 2026 году

Коллеги, столкнуться с повреждением луча на Mavic 3 — ситуация неприятная, но решаемая. После жесткой посадки или столкновения с препятствием первое, что страдает, — это лучи с моторами. Главный вывод, который нужно сделать сразу: для Mavic 3 структурное повреждение луча — это не косметический дефект, а критическая неисправность, напрямую влияющая на безопасность полетов. Официальная позиция DJI однозначна: треснувший или погнутый луч подлежит замене, а не ремонту.

В этом руководстве мы детально разберем, как снять луч на Мавик 3, заменить его на новый и правильно подготовить дрон к дальнейшей эксплуатации. Разберем все этапы — от диагностики до калибровок.

Ключевой момент: Самостоятельная замена луча возможна, но требует аккуратности, правильных инструментов и базовых навыков работы с электроникой. Если вы не уверены в своих силах, лучше доверьтесь профессионалам.

Подготовка к ремонту: что нужно знать перед началом

Прежде чем хвататься за отвертку, необходимо провести грамотную диагностику и подготовить рабочее место. От этого зависит 90% успеха.

Оценка повреждений: луч, мотор или корпус?

Не каждое падение заканчивается одинаково. Ваша задача — точно определить масштаб проблемы.

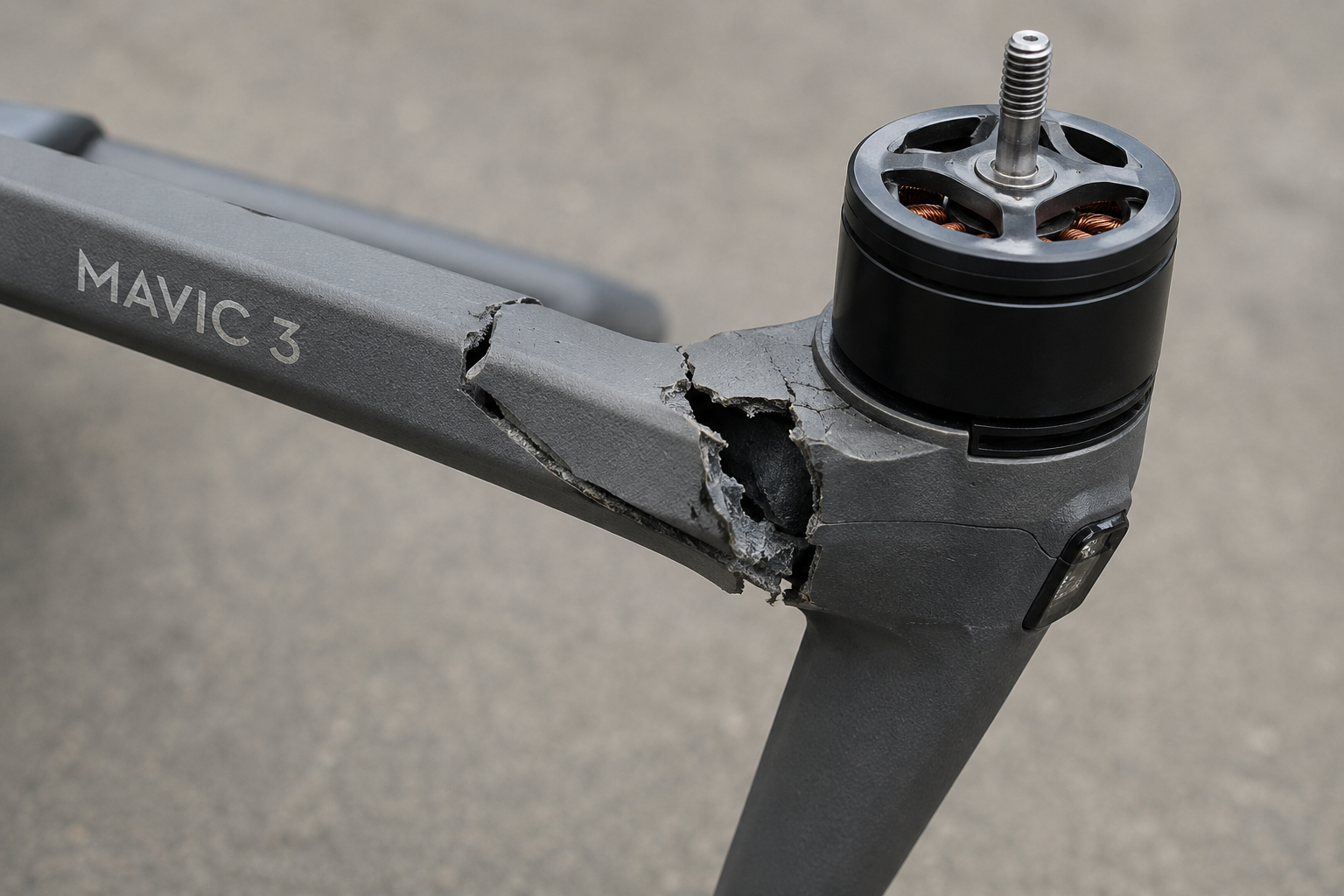

1. Визуальный осмотр луча: Ищите не только очевидные переломы, но и мелкие трещины, особенно в районе осевого крепления к корпусу. Любая трещина — это показание к замене.
2. Проверка геометрии: Сложите и разложите все лучи. Поврежденный луч может иметь люфт, не до конца складываться или, наоборот, раскладываться с избыточным усилием. Сравните его положение с симметричным исправным лучом.
3. Осмотр мотора и пропеллера: Прокрутите мотор вручную. Он должен вращаться плавно, без заеданий и посторонних звуков (хруста, скрежета). Если мотор поврежден, его придется менять вместе с лучом (или перепаивать на новый луч).
4. Состояние корпуса: Убедитесь, что в месте крепления луча не поврежден центральный корпус дрона. Трещины на корпусе — гораздо более серьезная проблема.
5. Проводка: Осмотрите видимую часть проводов, идущих от луча к корпусу. Любые надрезы или заломы изоляции — плохой знак. Особенно это критично для задних лучей, где проходят антенные кабели.

Ремонт своими руками или сервисный центр?

Это принципиальный выбор, который зависит от ваших навыков и готовности рисковать.

Вывод: если у вас есть опыт, нужный инструмент и вы готовы взять на себя ответственность — действуйте. Если же повреждения комплексные (например, задет корпус или плата), а опыта нет — лучше обратиться в авторизованный сервис.

Необходимые инструменты и запчасти

Для успешной операции вам понадобится следующий арсенал:

• Набор прецизионных отверток: обязательно с битами Torx T5, T6 и крестовой Phillips PH000. Винты у DJI мелкие, и обычная отвертка их просто «слижет».
• Пластиковая лопатка (spudger) или медиатор: для аккуратного вскрытия защелок корпуса без царапин.
• Антистатический пинцет: для работы с мелкими шлейфами и коннекторами.
• Паяльник с тонким жалом и припой: необходим для отпайки/припайки трех проводов мотора.
• Термоусадочные трубки: для изоляции мест пайки.
• Органайзер для винтов: крайне рекомендую. Винты в Mavic 3 разной длины, и если их перепутать, можно повредить плату или корпус при сборке.

Пошаговая инструкция: как снять луч на Мавик 3

Итак, диагноз поставлен, инструмент готов. Приступаем к самой ответственной части. Работайте в хорошо освещенном месте и не торопитесь.

Разборка корпуса дрона: снимаем верхнюю и нижнюю крышки

1. Снимите аккумулятор и пропеллеры. Это базовое правило безопасности.
2. Выкрутите винты на нижней части корпуса. Используйте подходящую биту (обычно T6). Разложите винты в органайзере, подписав, откуда они.
3. Аккуратно снимите нижнюю крышку. Начните поддевать ее пластиковой лопаткой по периметру. Действуйте осторожно, чтобы не сломать защелки.
4. Отключите шлейф от нижней крышки. На ней расположены нижние датчики, поэтому не дергайте ее резко. Отсоедините шлейф от материнской платы с помощью пинцета.
5. Снимите верхнюю крышку. Процесс аналогичен: выкрутите все видимые винты и аккуратно, используя лопатку, отщелкните ее по периметру.

Важно: Запомните или сфотографируйте расположение всех шлейфов и кабелей перед их отключением. Это сильно упростит обратную сборку.

Отсоединение шлейфов и проводов от материнской платы

Теперь у вас есть доступ к «внутренностям» дрона. Поврежденный луч крепится к плате несколькими соединениями:

• Шлейф управления мотором и светодиодом: это плоский кабель, который подключается к плате через маленький коннектор с защелкой. Поднимите черную защелку пинцетом и аккуратно вытащите шлейф.
• Провода питания мотора: три более толстых провода (обычно разного цвета), которые припаяны напрямую к плате. Их необходимо отпаять. Запомните или сфотографируйте их порядок.
• Антенные кабели (только для задних лучей): тонкие коаксиальные кабели с крошечными коннекторами. Отсоединять их нужно с предельной осторожностью, поддевая коннектор строго вертикально вверх.

Демонтаж осевого крепления и извлечение луча

После того как вся электроника отсоединена, луч удерживается только на механическом шарнире.

1. Найдите винты, которые фиксируют ось луча в корпусе.
2. Выкрутите их.
3. Аккуратно извлеките ось (металлический стержень) из крепления.
4. Вытащите поврежденный луч вместе с остатками проводов из корпуса.

Особенности замены заднего луча Mavic 3

Если вы меняете задний луч, будьте готовы к дополнительным сложностям. Именно в них расположены основные антенны дрона. Этот этап требует максимальной концентрации, так как здесь легко допустить ошибку, которая приведет к проблемам со связью.

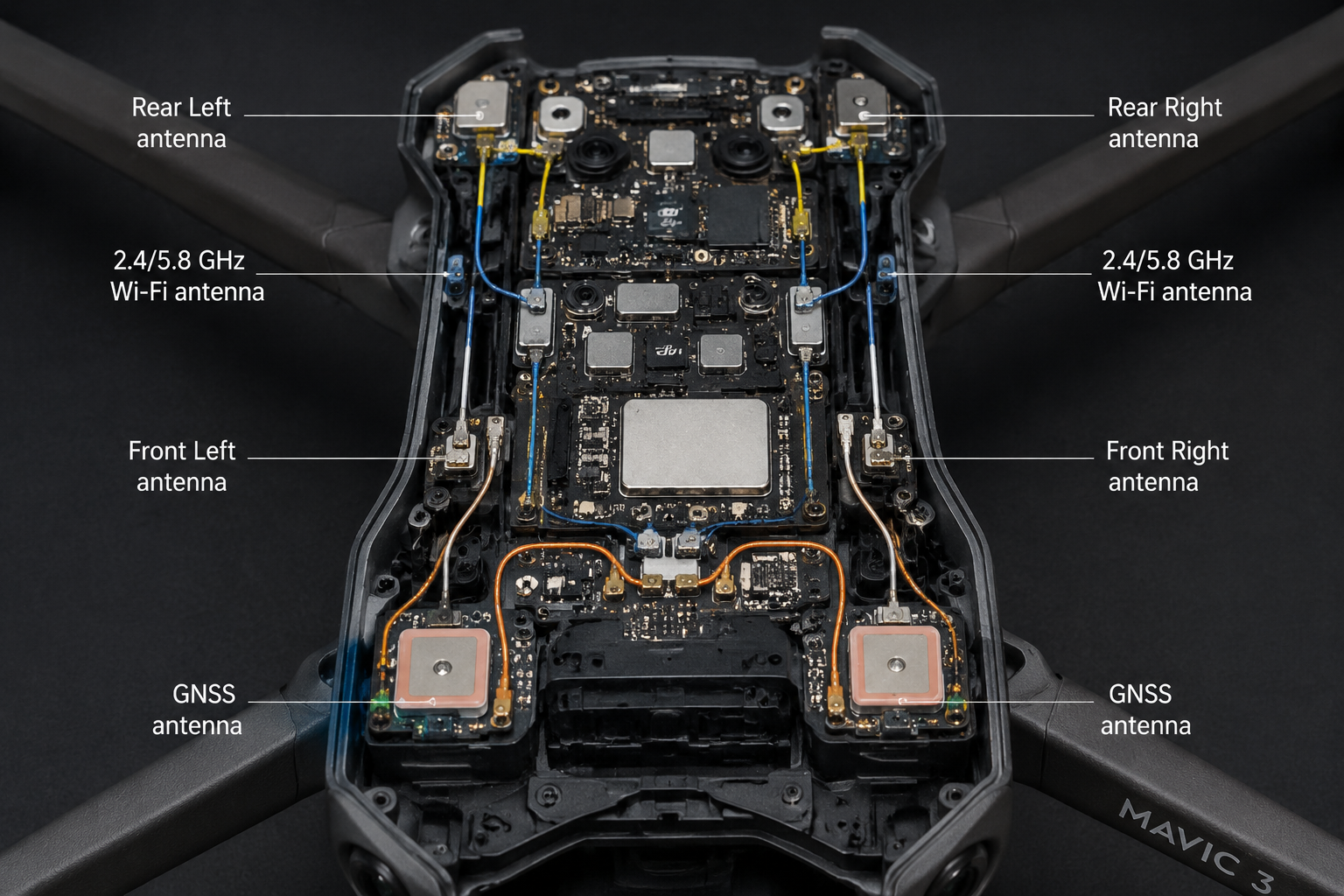

Главная сложность при замене заднего луча Мавик 3 — это работа с тонкими коаксиальными антенными кабелями.

• Хрупкие коннекторы: Коннекторы типа U.FL очень маленькие и не терпят грубого обращения. Никогда не тяните за кабель! Поддевайте коннектор специальным инструментом или очень аккуратно пинцетом строго перпендикулярно плате.
• Правильная прокладка: При установке нового луча убедитесь, что антенные кабели проложены по штатным каналам и не пережаты элементами корпуса. Любой перегиб или зажим может ухудшить качество сигнала.

Установка нового луча и сборка Mavic 3

Процесс установки нового луча — это, по сути, обратная последовательность разборки.

Подключение нового луча: пайка и укладка кабелей

1. Установите новый луч в осевое крепление и зафиксируйте его осью и винтами.
2. Протяните провода и шлейфы к материнской плате.
3. Припаяйте три провода мотора. Соблюдайте цветовую схему (или порядок, который вы сфотографировали). Убедитесь, что пайка надежная.
4. Изолируйте места пайки термоусадочными трубками. Это обязательно, чтобы избежать короткого замыкания.
5. Подключите шлейф управления и защелкните фиксатор коннектора.
6. Подключите антенные кабели (для заднего луча), аккуратно нажав на коннектор до щелчка.

Сборка корпуса: советы по правильной установке крышек

Перед тем как закрывать дрон, еще раз проверьте:

• Все шлейфы и коннекторы подключены и зафиксированы.
• Провода не попадают под крепежные элементы и не будут пережаты крышкой.
• Все винты на своих местах.

Установите верхнюю и нижнюю крышки, аккуратно защелкнув их по периметру и закрутив все винты без чрезмерного усилия.

Можно ли отремонтировать луч Mavic 3 вместо замены?

Короткий ответ: не стоит. Длинный ответ: технически возможно, но сопряжено с огромными рисками. Давайте разберемся, Mavic 3 как отремонтировать задний луч или передний, и почему это плохая идея.

Когда «ремонт» теоретически допустим

Единственный случай — это мелкие, неглубокие царапины или сколы на пластиковой обшивке луча, которые не затрагивают его структуру. Все, что касается трещин (особенно у основания), — это однозначно замена.

Методы усиления и риски: клей, эпоксидная смола и карбон

Некоторые «мастера» предлагают усилить треснувший луч клеем, эпоксидной смолой или накладками из карбона. Почему это опасно:

1. Нарушение баланса и веса: Любой клей или накладка изменяет вес и центровку луча. Это приводит к повышенной вибрации, перегреву мотора и некорректной работе стабилизации.
2. Непредсказуемая прочность: Вы никогда не сможете гарантировать, что склеенный луч выдержит нагрузки в полете. Разрушение луча на высоте 100 метров — это гарантированное падение и полная потеря дрона.
3. Изменение аэродинамики: Накладки меняют профиль луча, что может сказаться на поведении дрона в ветреную погоду.

Запомните, коллеги: луч — это силовой элемент конструкции. Экономия на его замене — это лотерея, в которой главный приз — крушение вашего дрона.

Замена — это единственный безопасный и надежный вариант, гарантирующий восстановление летных характеристик до заводских параметров.

Финальные шаги после замены: калибровка и тестовый полет

Работа с паяльником и отверткой закончена, но дрон еще не готов к полетам. Впереди важнейший этап — программная настройка.

Первое включение и проверка систем

Установите аккумулятор, включите дрон и пульт. Не устанавливайте пропеллеры. В приложении DJI Fly проверьте, нет ли ошибок, связанных с моторами или IMU. Запустите моторы на холостом ходу на пару секунд и убедитесь, что новый мотор вращается.

Обязательная калибровка IMU и компаса в DJI Fly

После любого серьезного вмешательства в конструкцию, особенно связанного с заменой элементов на раме, калибровка инерциального измерительного блока (IMU) и компаса строго обязательна.

• Калибровка IMU: Зайдите в меню «Безопасность» в DJI Fly и запустите калибровку. Вам потребуется устанавливать дрон в разные положения на ровной поверхности согласно инструкциям на экране.
• Калибровка компаса: Проводится на улице, вдали от металлических объектов. Запустите калибровку в том же меню и вращайте дрон по осям, как покажет приложение.

Эти процедуры позволяют дрону заново «осознать» свое положение в пространстве и гарантируют стабильный полет.

Как провести безопасный тестовый полет

1. Найдите открытое, безопасное место без людей и препятствий.
2. Установите пропеллеры.
3. Взлетите на высоту 1-2 метра и зависните в режиме GPS.
4. Внимательно следите за поведением дрона. Он должен висеть стабильно, без дрейфа и вибраций. Прислушайтесь к звуку моторов — он должен быть ровным.
5. Выполните плавные движения стиками: вперед-назад, влево-вправо, по кругу.
6. Если все в порядке, можете постепенно увеличивать высоту и скорость.

Если вы выполнили все шаги правильно, ваш Mavic 3 будет снова готов к работе, как новый.

Часто задаваемые вопросы

Сколько стоит новый луч для DJI Mavic 3 в 2026 году?
Цена на оригинальный луч (в сборе с мотором) для Mavic 3 в 2026 году колеблется от 80 до 120 долларов США, в зависимости от того, передний он или задний, и от поставщика.

Отличается ли процесс для Mavic 3 Classic или Cine?
Конструктивно эти модели очень схожи. Процесс разборки и замены луча для Mavic 3 Classic и Cine практически идентичен описанному в этой статье. Ключевые моменты, такие как пайка моторов и работа с антеннами, совпадают.

Аннулирует ли самостоятельный ремонт гарантию DJI?
Да, однозначно. Любое вскрытие корпуса дрона пользователем в течение гарантийного срока приводит к аннулированию гарантии. Если дрон еще на гарантии, а повреждение не по вашей вине, лучше обратиться в официальный сервис.

Что самое сложное в замене луча на Мавике 3?
Большинство пилотов сходятся во мнении, что самыми сложными этапами являются: 1) аккуратное отсоединение и подключение хрупких шлейфов и антенных коннекторов без их повреждения; 2) качественная пайка трех проводов мотора в ограниченном пространстве.
