Как работает камера квадрокоптера: полный технический разбор и устройство в гайде 2026 года

Многие думают, что камера дрона — это просто объектив, который записывает видео на флешку. На самом деле, это сложнейший комплекс, где оптика, механика и электроника работают как единый организм. Качество картинки, которую ты видишь в очках или на пульте, и плавность голливудских пролетов зависят от слаженной работы десятка компонентов.

Давай без «воды» и маркетинга разберемся, как работает камера квадрокоптера в 2026 году. Я проведу тебя по всему пути сигнала: от фотона света, попавшего в объектив, до готового 8K-видео на монтажном столе.

Анатомия системы аэросъемки дрона

Чтобы понять весь процесс, для начала препарируем саму камеру. Это не монолитное устройство, а связка из трех ключевых узлов: оптического модуля, стабилизирующего подвеса и системы передачи видео.

Матрица и объектив: «глаза» квадрокоптера

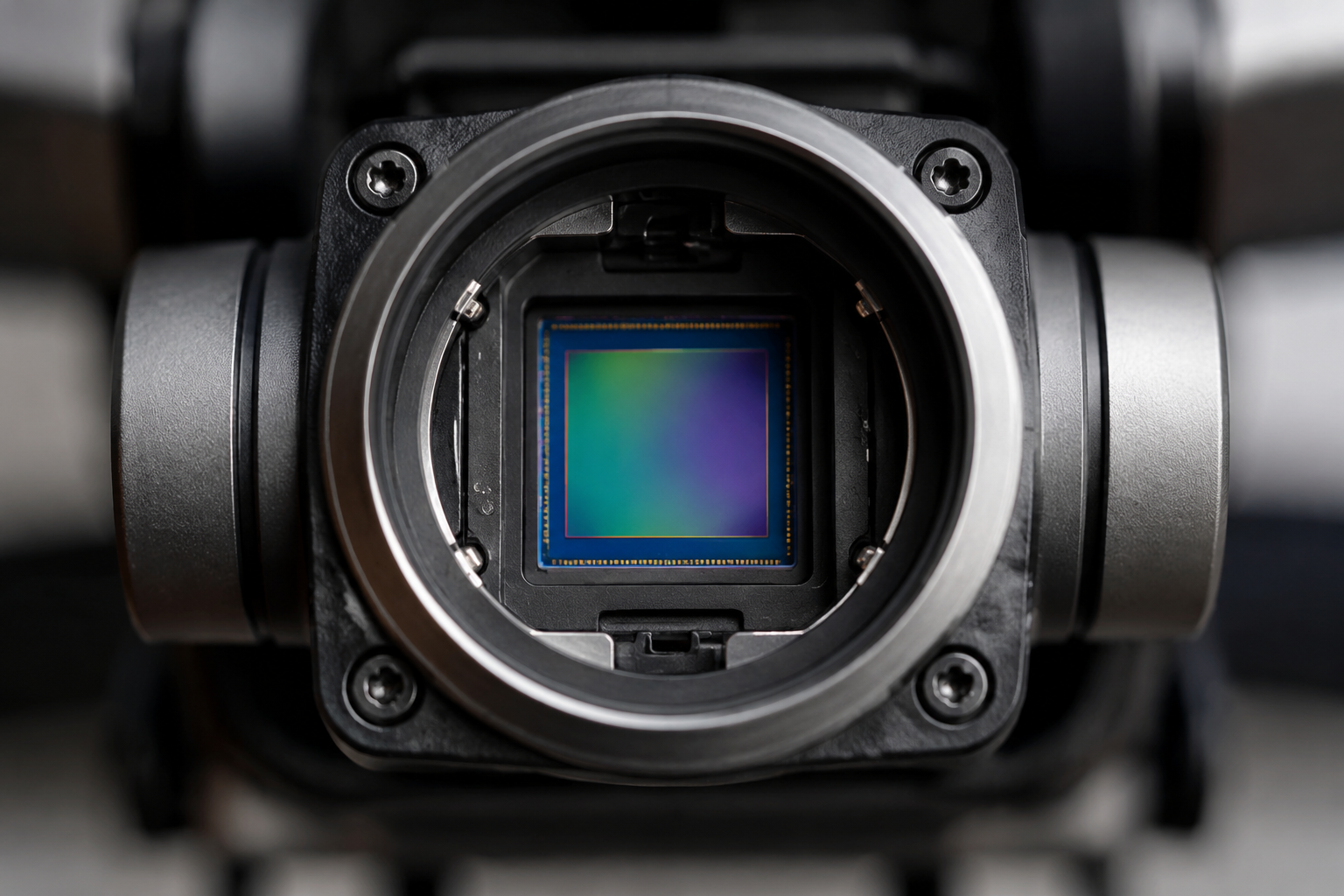

В основе любой современной камеры дрона лежит CMOS-сенсор (или, как его называют, матрица). Это полупроводниковая пластина, которая преобразует попавший на нее свет в электрический сигнал. Дальше этот сигнал оцифровывается и обрабатывается.

Главное правило: чем физически больше матрица, тем лучше. Крупный сенсор захватывает больше света, что дает:

• Меньше цифрового шума при слабом освещении (в сумерках, в помещениях).
• Более широкий динамический диапазон — способность одновременно проработать детали в ярких и темных участках кадра.
• Выше общую детализацию изображения.

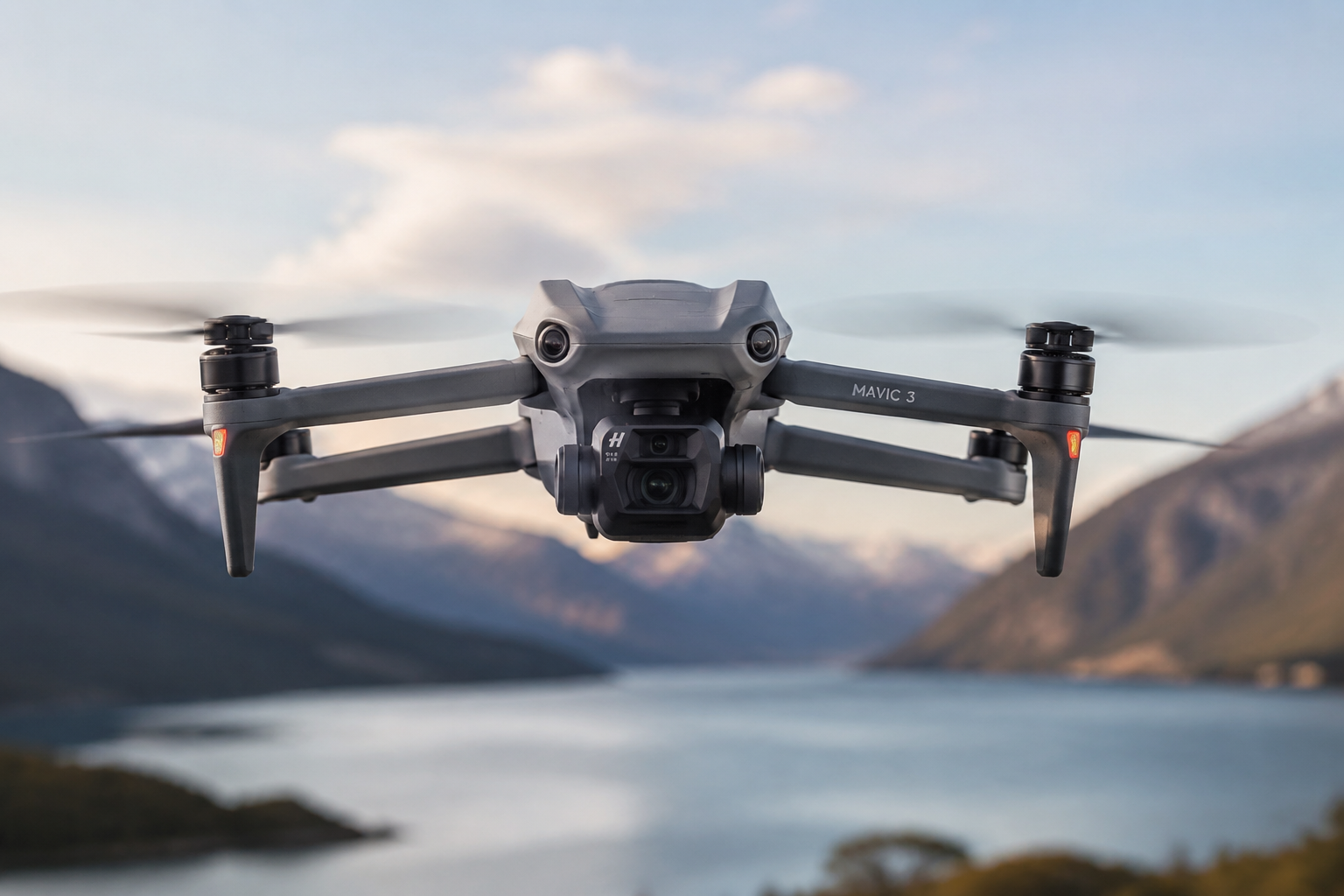

В 2026 году тренд на большие сенсоры в потребительских дронах достиг своего пика. Если раньше дюймовые матрицы были прерогативой флагманов вроде Mavic 3, то сейчас сенсоры размером 1/1.3" и даже 1" (1-inch-type) стали стандартом для среднего сегмента.

Объектив — это система линз, которая фокусирует свет на матрице. От его качества зависят резкость по всему полю кадра, угол обзора и светосила (апертура). В дронах оптика и сенсор подбираются производителем как единая, неразделимая система для достижения максимального результата в компактном корпусе.

Механический подвес (гимбал): секрет плавной картинки

Даже самый совершенный сенсор бесполезен, если изображение трясется от каждого порыва ветра. За идеально плавное видео отвечает 3-осевой механический подвес, или гимбал.

Это устройство с помощью сверхбыстрых бесколлекторных моторов и инерциального измерительного блока (IMU) компенсирует все наклоны и вибрации дрона в реальном времени по трем осям:

• Pitch (Тангаж): наклоны вперед-назад.
• Roll (Крен): наклоны влево-вправо.
• Yaw (Рыскание): повороты вокруг своей оси.

Гимбал получает данные от полетного контроллера о положении дрона в пространстве и мгновенно отдает команды моторам на обратное движение, удерживая камеру в идеально стабильном положении. Именно эта технология отличает профессиональную аэросъемку от дерганого видео с экшн-камеры, прикрученной к раме.

Система видеопередачи: как мы видим то, что видит дрон

Третий важнейший компонент — видеопередатчик (VTX) и приемник. Эта система отвечает за трансляцию картинки с камеры на твои FPV-очки или экран пульта. В 2026 году аналоговые системы остались только в нише гоночных и сверхлегких дронов. В потребительском и профессиональном сегментах доминируют цифровые технологии:

Цифровые системы кодируют видеопоток (часто с помощью кодека H.265), что позволяет передавать четкое HD-изображение на километры с минимальными помехами.

Весь процесс в деталях: от нажатия кнопки до видео на экране

Теперь соберем все компоненты вместе и посмотрим, какой путь проходит изображение за доли секунды.

Шаг 1: Захват света и преобразование в цифровой сигнал

Все начинается с фотонов света, которые проходят через объектив и попадают на пиксели CMOS-матрицы. Каждый пиксель накапливает заряд, пропорциональный интенсивности света. Аналого-цифровой преобразователь (АЦП) считывает эти заряды и превращает их в массив цифровых данных — так называемый RAW-сигнал.

Шаг 2: Мгновенная стабилизация изображения подвесом

Одновременно с этим гимбал, получая данные от IMU дрона о его кренах, наклонах и вибрациях, физически стабилизирует весь модуль камеры. Этот процесс происходит сотни раз в секунду, поэтому даже при резких маневрах или в ветреную погоду камера остается неподвижной относительно горизонта.

Шаг 3: Обработка и запись видео в высоком разрешении

RAW-сигнал с матрицы поступает в мощный процессор изображений (ISP). Здесь происходит настоящая магия:

1. Демозаикинг: Преобразование данных с фильтра Байера в полноцветное изображение.
2. Обработка: Применение настроек баланса белого, цветокоррекции, шумоподавления.
3. Кодирование: Сжатие обработанного видеопотока с помощью кодека (например, H.265/HEVC) для записи на карту памяти.

Именно на этом этапе формируется финальный видеофайл в высоком разрешении (4K, 5.4K или даже 8K) с высоким битрейтом, который ты будешь использовать для монтажа.

Шаг 4: Передача видеопотока в реальном времени пилоту (FPV)

Параллельно с записью на карту памяти процессор формирует второй, облегченный видеопоток для FPV (First Person View). Этот поток дополнительно сжимается, чтобы обеспечить минимальную задержку при передаче по радиоканалу. Видеопередатчик (VTX) отправляет его на твой пульт или FPV-очки, позволяя управлять дроном в реальном времени.

Важно понимать: качество видео в FPV-очках всегда ниже, чем в итоговом файле на SD-карте. Это осознанный компромисс ради низкой задержки и стабильности сигнала на больших расстояниях.

Ключевые характеристики камеры в 2026 году: на что смотреть при выборе

Технологии не стоят на месте. Если ты выбираешь дрон сегодня, вот параметры, которые действительно имеют значение.

Разрешение, частота кадров и битрейт

• Разрешение: 4K (3840×2160) стало базовым стандартом. Флагманы предлагают 5.4K и даже 8K. Высокое разрешение дает больше деталей и гибкости при кадрировании на монтаже.
• Частота кадров (FPS): 60 к/с в 4K — маст-хэв для получения плавных пролетов и возможности замедлять видео в 2 раза без потери качества. Для эффектных slow-motion ищи режимы 120 к/с и выше в 1080p или 2.7K.
• Битрейт: Это количество данных, которое используется для кодирования одной секунды видео. Чем выше битрейт (измеряется в Мбит/с), тем меньше артефактов сжатия и выше качество. Для 4K-видео ищи значения от 100 Мбит/с и выше.

Динамический диапазон (HDR) и цветовые профили (D-Log)

Современные дроны часто снимают в 10-битном цвете, что дает миллиарды оттенков вместо миллионов в 8-битном. Это позволяет реализовать две важные технологии:

• HDR (High Dynamic Range): Камера делает несколько снимков с разной экспозицией и объединяет их в один кадр. Это помогает избежать пересвеченного неба и проваленных в черноту теней на земле — типичная проблема аэросъемки.
• Плоские профили (D-Log, F-Log, N-Log): Это режим записи видео с пониженным контрастом и насыщенностью. Картинка выглядит блеклой, но сохраняет максимум информации в светах и тенях. Это идеальный «сырой» материал для профессиональной цветокоррекции на постпродакшене.

Интеллектуальные режимы: когда дрон снимает сам

Современные квадрокоптеры с камерой работают не только под прямым управлением пилота. Встроенные ИИ-алгоритмы позволяют выполнять сложные кинематографические маневры автоматически.

• ActiveTrack / FocusTrack: Дрон автоматически следует за выбранным объектом (человеком, машиной, лодкой), удерживая его в кадре. Версии 2026 года умеют облетать препятствия и предсказывать траекторию движения.
• MasterShots / QuickShots: Набор предустановленных сценариев полета (облет по кругу, спираль, «ракета» и т.д.). Дрон сам выполняет маневр, снимает короткий ролик и даже монтирует его с музыкой прямо в приложении.

Единый организм: как квадрокоптер и камера работают вместе

Камера — не изолированный модуль. Она глубоко интегрирована в общую систему управления дроном.

Связь полетного контроллера с модулем камеры

Полетный контроллер (мозг дрона) и модуль камеры постоянно обмениваются данными. Контроллер передает камере телеметрию (высоту, скорость, координаты GPS), которая может вшиваться в видеофайл. Камера, в свою очередь, может передавать данные для систем визуального позиционирования и облета препятствий.

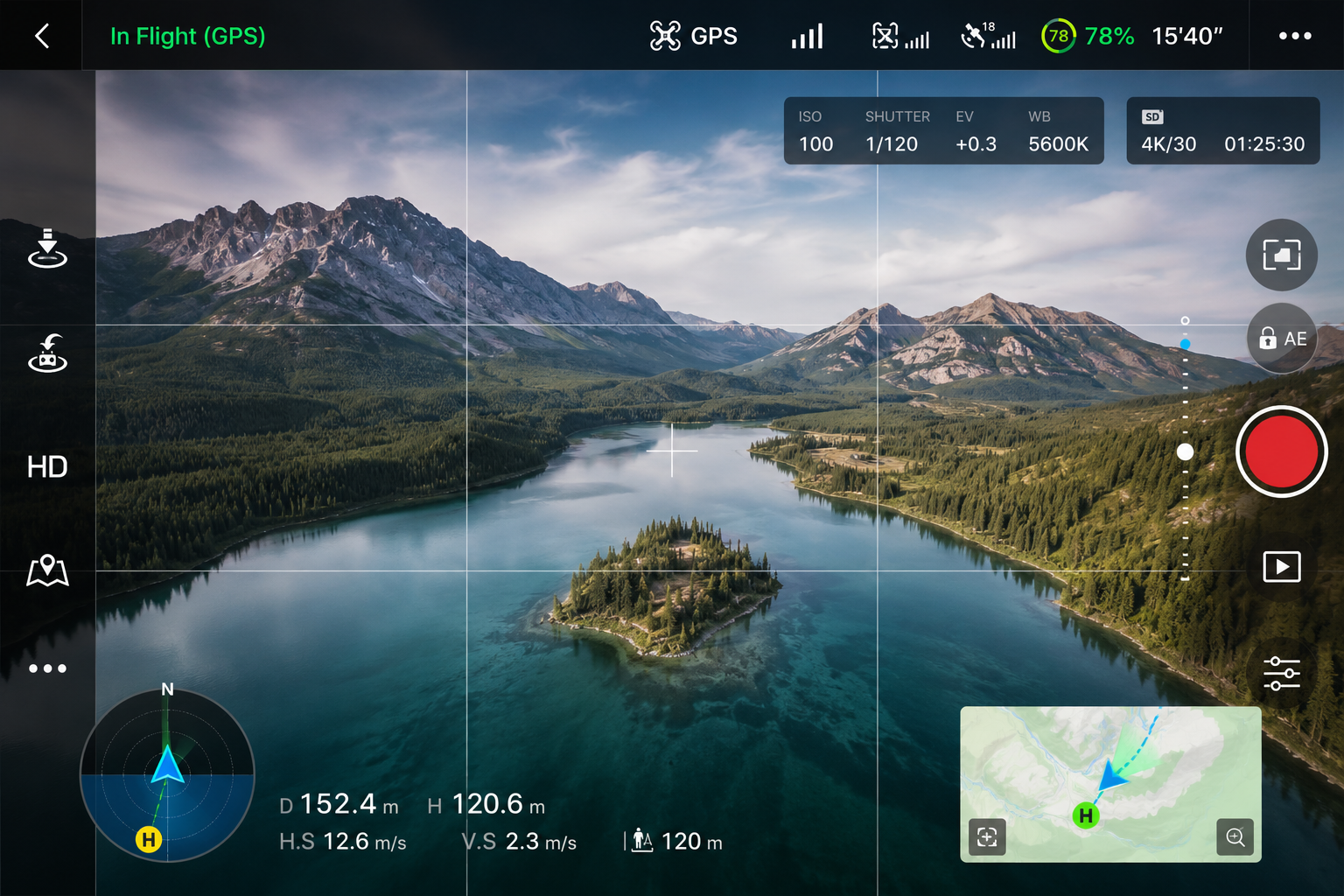

Управление съемкой с пульта и через приложение

Всеми параметрами камеры ты управляешь дистанционно:

• С пульта: Специальными колесиками и кнопками можно изменять наклон камеры, запускать/останавливать запись, делать фото.
• Через приложение: На экране смартфона или пульта доступны все расширенные настройки — ISO, выдержка, баланс белого, выбор разрешения, цветового профиля и интеллектуальных режимов.

Как команды пилота превращаются в движение камеры

Когда ты двигаешь колесико наклона на пульте, команда по радиоканалу передается на полетный контроллер. Он, в свою очередь, отдает приказ мотору тангажа на подвесе плавно наклонить камеру вверх или вниз. Скорость и плавность этого движения можно настроить в приложении, чтобы добиться кинематографичного эффекта.

Часто задаваемые вопросы (FAQ)

Можно ли поменять или улучшить камеру на дроне?

На большинстве потребительских дронов (DJI, Autel) камера является несъемной частью конструкции, интегрированной с подвесом. Заменить ее на другую невозможно. Исключение — профессиональные платформы (DJI Inspire, Matrice) и FPV-дроны, где можно устанавливать разные камеры и видеопередатчики.

Почему видео на телефон передается с задержкой, а в записи все плавно?

Видеопоток для FPV-трансляции (на телефон или очки) специально сжимается для быстрой передачи с минимальной задержкой. Это жертва качества ради управляемости. Одновременно дрон записывает на SD-карту несжатый поток в максимальном качестве. Поэтому запись всегда будет лучше, чем то, что вы видите в реальном времени.

Нужен ли подвес (гимбал) для аэрофотосъемки, а не только для видео?

Абсолютно. Даже для фотосъемки гимбал критически важен. Он компенсирует вибрации и позволяет делать резкие снимки на более длинных выдержках, особенно в условиях недостаточного освещения. Также он позволяет точно позиционировать камеру и строить композицию кадра.

Влияет ли работа камеры на общее время полета квадрокоптера?

Да, но незначительно. Система камеры, подвеса и видеопередатчика потребляет энергию от основной батареи. Однако их вклад в общее энергопотребление составляет всего несколько процентов. Основными потребителями всегда остаются моторы. Запись видео в 8K может потреблять чуть больше энергии, чем в 1080p, из-за большей нагрузки на процессор, но разница во времени полета будет исчисляться секундами, а не минутами.
