Как правильно подключить FPV камеру к квадрокоптеру: полная пошаговая инструкция 2026

Коллега, приветствую. Если ты здесь, значит, у тебя на столе лежит новенькая FPV-камера, видеопередатчик и дрон, который ждет своего «зрения». Цель этого гайда — провести тебя через весь процесс от А до Я, без «воды» и догадок. Мы не будем рассуждать, а будем делать. В этом руководстве мы пошагово разберем, как подключить FPV-камеру к квадрокоптеру, настроить все в Betaflight и избежать типовых ошибок, которые съедают время и жгут электронику.

Основной принцип работы FPV-системы прост и не меняется годами:

1. Камера захватывает изображение.
2. Полетный контроллер (FC) накладывает на него телеметрию (OSD).
3. Видеопередатчик (VTX) кодирует и отправляет сигнал по радиоканалу.
4. Твои очки или шлем принимают сигнал и показывают картинку.

Наша задача — правильно соединить эти звенья. Полетели.

Что понадобится для установки: инструменты и компоненты

Прежде чем вскрывать пакеты с электроникой, убедись, что твое рабочее место готово. Правильная подготовка — половина успеха.

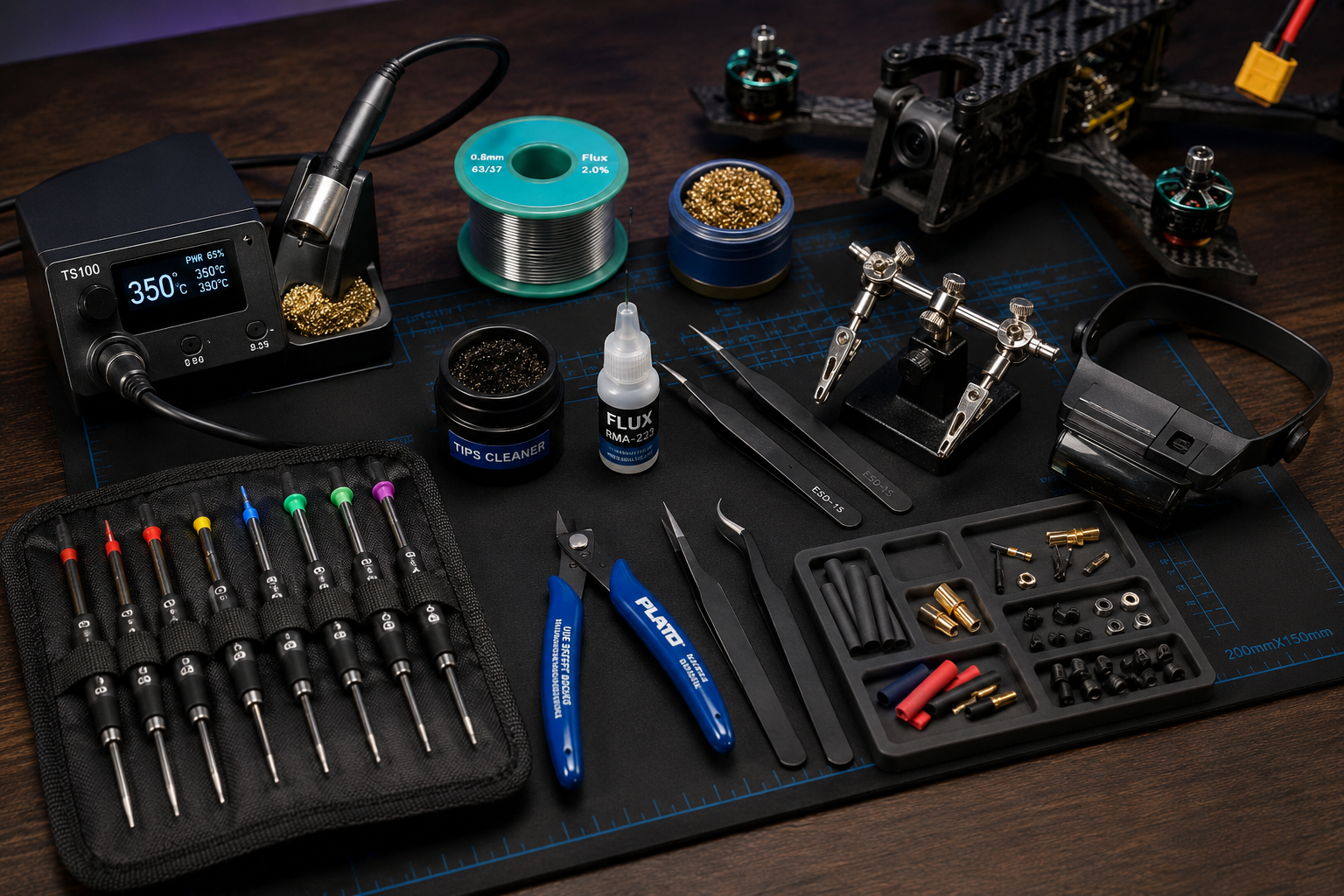

Необходимые инструменты для пайки и сборки

Это твой базовый набор, без которого в сборке дронов делать нечего.

• Паяльник: с регулировкой температуры и набором жал (тонкое «шило» — must-have).
• Припой: качественный, с флюсом, диаметром 0.5-0.8 мм.
• Флюс: гелевый или жидкий, для чистой и надежной пайки.
• Мультиметр: главный прибор для диагностики. Прозвонить цепи, проверить напряжение, найти КЗ — без него как без рук.
• Стриппер: инструмент для зачистки проводов. Гораздо удобнее и безопаснее ножа.
• Набор шестигранных отверток: для разборки и сборки рамы.
• Термоусадочные трубки: разных диаметров для изоляции паяных соединений.

Ключевые компоненты FPV-системы

Убедись, что у тебя есть все необходимое:

• FPV-камера: аналоговая или цифровая, в зависимости от твоей системы.
• Видеопередатчик (VTX): должен быть совместим с камерой и очками.
• Антенна для VTX: с правильным разъемом (SMA/RP-SMA/MMCX/U.FL).
• Полетный контроллер (FC): сердце дрона, к которому все подключается.
• Провода: обычно идут в комплекте, но лучше иметь запас силиконовых проводов разного сечения (28-30 AWG для сигналов, 24-26 AWG для питания).

Безопасность превыше всего: подготовка дрона к работе

Внимание: Перед любыми манипуляциями с электроникой и первым включением ВСЕГДА СНИМАЙ ПРОПЕЛЛЕРЫ. Дрон на столе с пропеллерами — это заряженное ружье.

Второе золотое правило — используй «Smoke Stopper» (предохранитель от дыма). Это копеечное устройство, которое вставляется между аккумулятором и дроном и спасает компоненты от мгновенного выгорания в случае короткого замыкания.

Принцип работы FPV-системы: как передается видеосигнал

Чтобы правильно все соединить, нужно понимать, как течет сигнал. Это простая логическая цепочка, которую мы сейчас соберем.

Роль каждого элемента в цепочке передачи видео

• Камера: ее задача одна — преобразовать свет в электрический видеосигнал. Она не знает ничего о каналах, мощности или телеметрии. Она просто «видит».
• Полетный контроллер (FC): выступает в роли микшера. Он берет видеосигнал от камеры и подмешивает в него данные OSD (On-Screen Display): напряжение аккумулятора, время полета, RSSI и т.д. Затем отдает готовый «коктейль» дальше.
• Видеопередатчик (VTX): получает от полетника видео с OSD, модулирует его в радиосигнал и отправляет в эфир на выбранной частоте (канале) и с заданной мощностью.

Схема прохождения сигнала: от камеры до ваших очков

Визуально весь путь выглядит так:

Камера → (видеосигнал) → Полетный контроллер (вход Video IN) → (обработка и наложение OSD) → Полетный контроллер (выход Video OUT) → (видеосигнал с OSD) → Видеопередатчик (вход Video IN) → (радиосигнал) → Антенна VTX → (эфир) → Антенна на очках → Видеоприемник в очках → Экран очков → Твои глаза.

Запомни эту схему. 90% проблем с видео решаются проверкой каждого звена этой цепи.

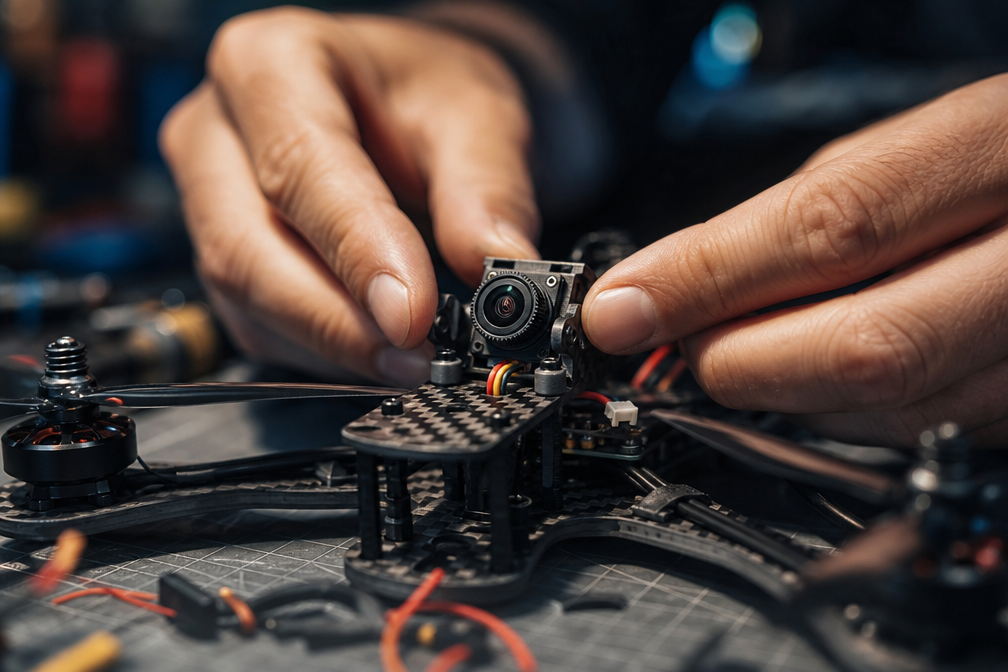

Шаг 1: Физическая установка камеры на раму квадрокоптера

Прежде чем браться за паяльник, разберемся, как установить камеру на квадрокоптер физически. Криво закрепленная камера — гарантия испорченного полета.

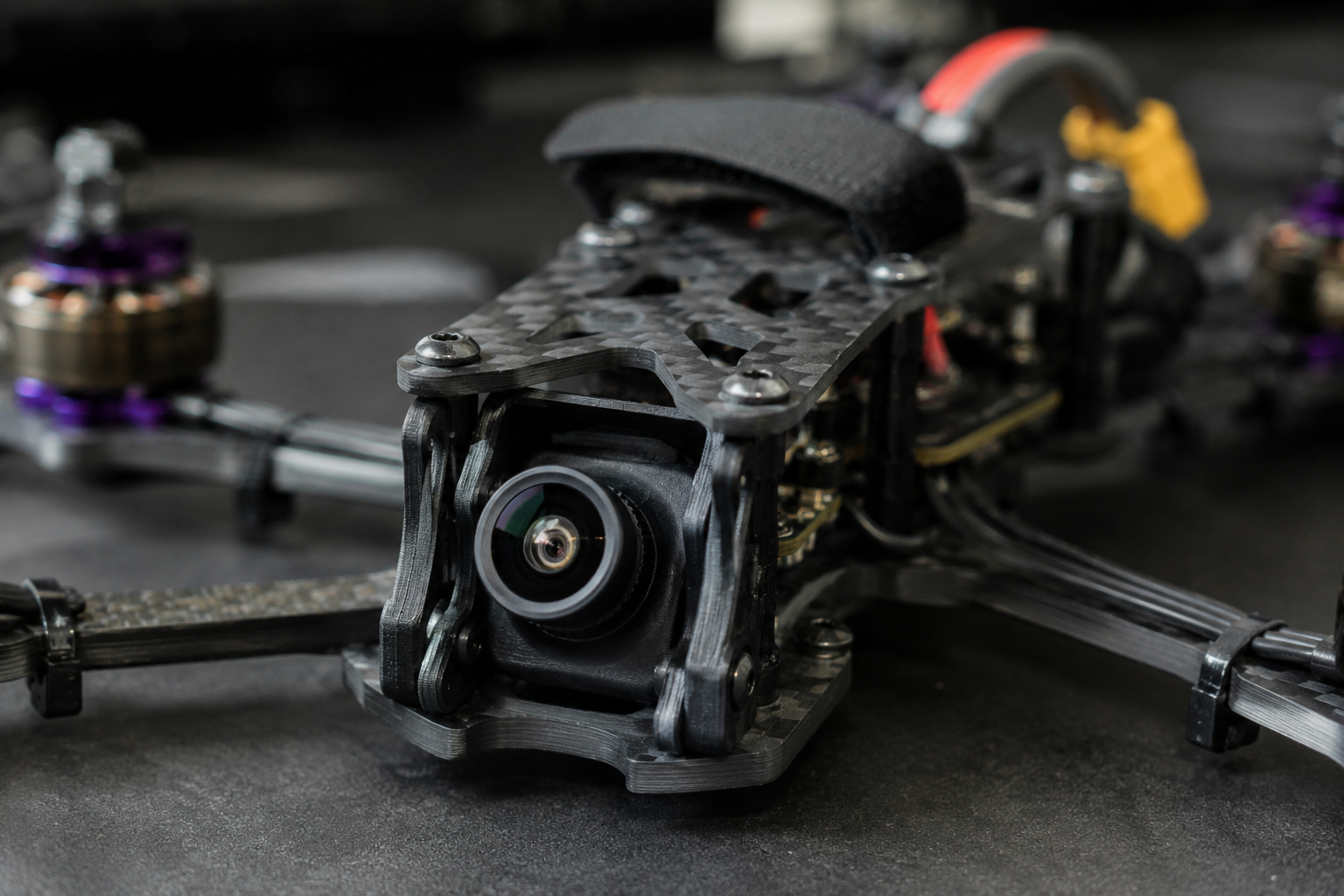

Выбор и монтаж крепления для камеры

Большинство современных рам поставляются с креплениями под разные форматы камер (Nano, Micro, Mini). Обычно это либо карбоновые пластины, либо детали, напечатанные на 3D-принтере (TPU).

1. Определи формат своей камеры: Nano (14×14 мм), Micro (19×19 мм) или Mini (22×22 мм).
2. Используй подходящее крепление: если в комплекте рамы его нет, нужную деталь легко найти на Thingiverse и распечатать.
3. Закрепи камеру с помощью винтов, которые идут в комплекте. Не перетягивай их, чтобы не повредить корпус.

Надежная фиксация для видео без вибраций и «желе»

Эффект «желе» (Jello) — это высокочастотная вибрация на видео, которая возникает из-за люфтов.

• Убедись, что камера плотно сидит в креплении.
• Проверь, что само крепление надежно прикручено к раме.
• Использование мягких креплений из TPU помогает гасить вибрации от моторов.

Настройка правильного угла наклона камеры

Угол наклона камеры (camera tilt) — это личный параметр, который зависит от твоего стиля полета.

• Для новичков и фристайла: начни с 15-25 градусов. Это даст хороший обзор и комфортную скорость.
• Для гонок: пилоты используют углы от 30 до 55+ градусов. Чем выше скорость, тем больше угол.

Отрегулируй угол и затяни винты крепления. Позже ты сможешь его изменить.

Шаг 2: Пайка и подключение: как соединить FPV-камеру и видеопередатчик с полетным контроллером

Самый ответственный этап. Отложи все лишнее со стола, включи паяльник и сосредоточься.

Как найти нужные пины на полетном контроллере: изучаем схему

Открой в браузере схему распиновки (wiring diagram) именно твоего полетного контроллера. Просто введи в поиск его название + "wiring diagram". Нас интересуют следующие пины (pads):

• Для камеры:
  • 5V или 9V — питание.
  • G или GND — земля.
  • CAM, VI, Video In — вход видеосигнала.
• Для видеопередатчика:
  • 9V или VBAT — питание.
  • G или GND — земля.
  • VTX, VO, Video Out — выход видеосигнала для VTX.
  • T1, T3, TX (любой свободный UART TX) — для управления VTX (SmartAudio/Tramp).

Важно: Всегда используй общую землю (GND). Провод GND должен идти от камеры к FC и от VTX к FC. Без общей земли магии не случится — будет черный экран.

Пайка камеры: питание (VCC), земля (GND) и видеосигнал (Video)

1. Подготовь провода: отрежь нужную длину, зачисти концы и залуди их (покрой тонким слоем припоя).
2. Залуди пины на FC: нанеси немного флюса и каплю припоя на нужные площадки.
3. Припаяй провода:
   • Провод питания камеры (VCC, обычно красный) — к пину 5V или 9V на FC. Сверься с характеристиками камеры, какое напряжение ей нужно!
   • Провод земли (GND, обычно черный) — к любому пину G на FC.
   • Провод видеосигнала (Video, обычно желтый) — к пину CAM или Video In на FC.

Подключение видеопередатчика (VTX): питание и управление (SmartAudio/Tramp)

1. Питание VTX:
   • Плюс (красный) — к пину 9V или VBAT на FC. Многие VTX могут питаться напрямую от аккумулятора (VBAT), но чище питание будет с выделенного 9V BEC на полетнике. Проверь спецификации своего VTX.
   • Минус (черный) — к пину GND на FC.
2. Видеосигнал:
   • Провод видео (Video In на VTX) — к пину VTX или Video Out на полетном контроллере.
3. Управление (SmartAudio/Tramp):
   • Найди на VTX провод управления (часто зеленый или белый).
   • Припаяй его к свободному TX-пину на полетнике (например, T3, если он соответствует UART3 TX). Это позволит менять канал, сетку и мощность VTX через меню Betaflight OSD.

Опционально: проводка для управления настройками камеры через OSD

У некоторых аналоговых камер (например, RunCam, Foxeer) есть провод OSD или Menu, который позволяет входить в меню настроек камеры. Его можно подключить к специальному пину на FC (часто C_ или CAM_C) или использовать программный пин. Это позволяет менять яркость, контраст и другие параметры прямо с аппаратуры.

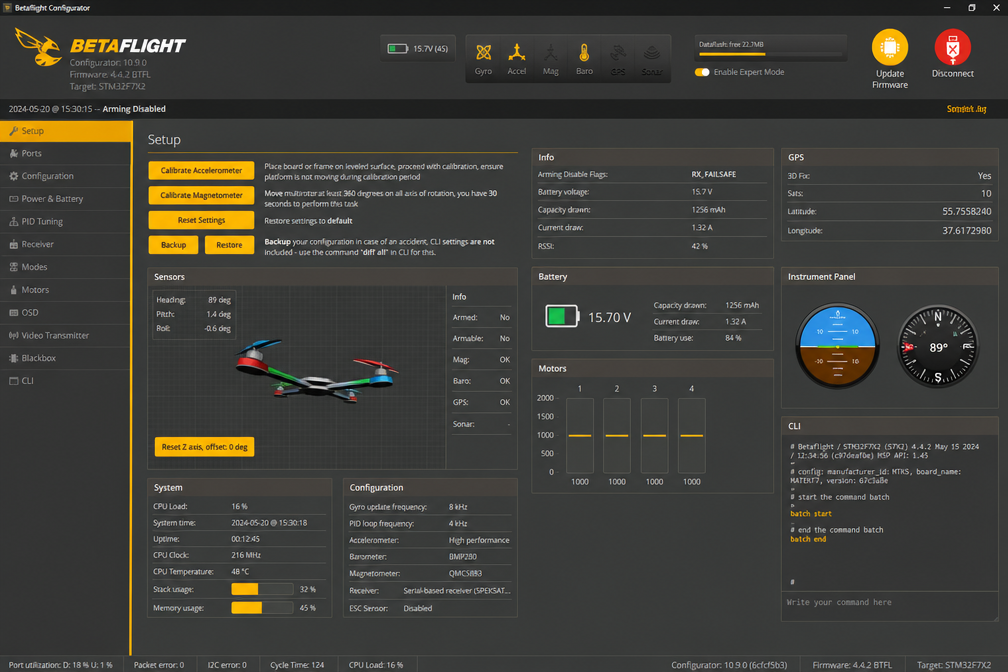

Шаг 3: Программная настройка в конфигураторе Betaflight

Провода припаяны, теперь нужно объяснить полетнику, что мы от него хотим. Подключай дрон к компьютеру по USB (пропеллеры сняты!).

Вкладка «Порты» (Ports): активация UART для управления VTX

1. Открой вкладку Ports.
2. Найди тот UART, к TX-пину которого ты припаял провод управления VTX (в нашем примере это UART3).
3. В строке этого UART, в выпадающем списке в колонке Peripherals, выбери VTX (Tramp) или VTX (SmartAudio) в зависимости от протокола твоего передатчика. Узнать протокол можно из спецификации VTX. Tramp и SA — самые распространенные.
4. Нажми Save and Reboot.

Выбор видеостандарта: PAL или NTSC

Во вкладке Video Format (начиная с Betaflight 4.3, она может быть на вкладке OSD или Video Transmitter) выбери стандарт.

• NTSC: 30 кадров/с, 480 строк. Чуть более плавное изображение. Стандарт в США.
• PAL: 25 кадров/с, 576 строк. Чуть выше разрешение. Стандарт в Европе.

Выбор зависит от твоей камеры и очков. Большинство современного оборудования поддерживает оба стандарта. Главное, чтобы стандарт в Betaflight совпадал со стандартом, выставленным в настройках камеры. Если не знаешь, что выбрать — ставь Auto.

Настройка OSD: как вывести полетные данные на экран

1. Перейди на вкладку OSD.
2. В левой части экрана ты увидишь список элементов, которые можно вывести на экран (напряжение, таймер, RSSI и т.д.).
3. Просто включай нужные тумблеры.
4. В центральной части экрана (превью) ты можешь мышкой перетаскивать эти элементы, располагая их так, как тебе удобно.
5. Обязательно выведи: Main batt voltage, Timer 2 (время полета), RSSI Value (если поддерживается приемником) и Crosshair (прицел).

Вкладка «Видеопередатчик» (Video Transmitter): настройка каналов и мощности

Здесь мы завершаем настройку.

1. Перейди на вкладку Video Transmitter.
2. Справа ты увидишь поле для загрузки таблицы VTX. Если ты правильно настроил порт на предыдущем шаге, Betaflight должен сам определить твой VTX. Если нет — загрузи таблицу с сайта производителя VTX.
3. После загрузки таблицы ты сможешь выбирать Band (сетку), Channel (канал) и Power (мощность) прямо в конфигураторе.
4. Выбери нужный канал (например, Raceband 8) и минимальную мощность (25 мВт) для тестов на столе.
5. Нажми Save.

Финальная проверка и решение частых проблем

Все настроено. Время первой проверки.

Первое включение через «Smoke Stopper»

1. Убедись, что пропеллеры сняты.
2. Подключи аккумулятор к дрону через Smoke Stopper.
3. Если лампочка на предохранителе не загорелась ярко и не осталась гореть — все хорошо, короткого замыкания нет. Дрон издаст стандартные звуки запуска.
4. Теперь можно пробовать подключать аккумулятор напрямую.

Что делать, если в очках нет видеосигнала?

Черный или серый экран — самая частая проблема. Алгоритм действий:

1. Проверь канал. Убедись, что канал на очках/шлеме точно совпадает с каналом, установленным на VTX.
2. Проверь питание. Мультиметром проверь, приходит ли питание на камеру и VTX.
3. Проверь проводку. Проверь целостность пайки: Video Out с FC идет на Video In в VTX? Video с камеры идет на Video In в FC? Не перепутаны ли входы и выходы?
4. Проверь стандарт PAL/NTSC. Убедись, что в камере, Betaflight и очках (если там есть настройка) выбран один и тот же стандарт.
5. Подключи камеру напрямую к VTX. Чтобы исключить FC из цепи, можно временно припаять видеопровод камеры напрямую к видеовходу VTX. Если картинка появилась — проблема в FC или его настройках.

Пропало OSD: как вернуть телеметрию на экран

Картинка есть, но нет данных OSD?

• Убедись, что во вкладке OSD в Betaflight включены нужные элементы.
• Проверь, не перепутал ли ты Video In и Video Out на полетнике. OSD накладывается между этими точками. Если камера подключена напрямую к VTX, OSD не будет.
• Проверь, не выбран ли в настройках камеры режим, который конфликтует с OSD Betaflight.

Помехи и «снег» на видео: ищем источник проблемы

Помехи могут быть вызваны десятком причин. Вот самые популярные:

• Питание: "грязное" питание от регуляторов скорости (ESC). Решается установкой конденсатора (Low ESR) на силовые провода аккумулятора. Емкость 470-1000uF, напряжение с запасом (например, 35V для 4S, 50V для 6S).
• Пересечение каналов: кто-то рядом летает на твоем или соседнем канале.
• Плохая антенна: повреждена антенна на VTX или на очках.
• Неправильная поляризация: на передатчике и приемнике должны быть антенны с одинаковой поляризацией (LHCP/RHCP).

Обзор актуальных FPV-систем в 2026 году

Технологии не стоят на месте, и сегодня выбор не ограничивается одним лишь "аналогом".

Аналоговые системы: нестареющая классика

Параметр	Значение
Задержка	Ультра-низкая (5-25 мс)
Стоимость	Низкая
Качество видео	Низкое (SD)
Пробивная способность	Отличная, сигнал деградирует плавно

Аналог жив и будет жить. Для гонок и агрессивного фристайла, где важна минимальная задержка и предсказуемая деградация сигнала, он все еще незаменим.

Цифровые системы: DJI O3, Walksnail Avatar и HDZero

В 2026 году на рынке доминируют три цифровые экосистемы, каждая со своими плюсами.

• DJI O3 Air Unit: Лучшее качество картинки (до 1080p), возможность записи 4K на борт. Задержка выше, чем у аналога, но приемлема для большинства фристайлеров.
• Walksnail Avatar HD: Прямой конкурент DJI. Сравнимое качество картинки, но более открытая система и меньшая задержка в режиме "Race mode".
• HDZero: Король низкой задержки в цифровом мире. Качество картинки уступает DJI и Walksnail, но задержка почти как у аналога. Выбор многих гонщиков, переходящих на "цифру".

Принцип подключения цифровых систем схож: VTX подключается к FC через специальный разъем или по UART для передачи данных OSD. Пайки там меньше, но настройка портов в Betaflight остается.

Часто задаваемые вопросы (FAQ)

Можно ли запитать камеру и VTX напрямую от аккумулятора?

VTX — часто да (если он поддерживает напряжение VBAT, 7-26V). Камеру — почти никогда. Большинство камер требуют чистого, стабилизированного напряжения 5V или 9V. Подключение камеры 5V к аккумулятору 4S (16.8V) приведет к ее мгновенному сгоранию. Всегда проверяйте спецификации.

В чем разница между PAL и NTSC и что выбрать?

PAL предлагает чуть большее вертикальное разрешение (576 строк против 480 у NTSC), но меньшую частоту кадров (25 против 30). На практике разница минимальна. Главное — чтобы стандарт был одинаковым на камере и в Betaflight. Если сомневаетесь, ставьте NTSC — он чуть плавнее.

У моей камеры есть провод «OSD», куда его подключать?

Этот провод нужен для доступа к собственному меню настроек камеры (яркость, контраст, WDR и т.д.). Его можно подключить к специальному пину на FC (иногда обозначается CAM_C или OSD) или к любому свободному пину мотора/LED и настроить управление через Betaflight Camera Control. Если вам это не нужно, просто заизолируйте его.

Зачем нужен конденсатор на силовых проводах?

Конденсатор — это буфер, который сглаживает скачки напряжения и "шумы" в силовой цепи, создаваемые регуляторами скорости (ESC) и моторами. Его установка — лучшая профилактика помех на видео. Для современных сборок на 4S-6S аккумуляторах конденсатор Low ESR емкостью 1000uF и напряжением 35V-50V является обязательным элементом.
