Как разобрать пульт DJI RC Pro: пошаговая инструкция с фото 2026

Приветствую, коллеги-пилоты. Сегодня на нашем «операционном столе» — флагманский контроллер DJI RC Pro. Рано или поздно каждый из нас сталкивается с необходимостью заглянуть под капот своей техники: будь то замена изношенных стиков, установка нового аккумулятора или более серьезный ремонт. Эта статья — не просто теория, а четкое руководство к действию, основанное на опыте. Мы пройдем весь процесс от начала до конца, чтобы вы точно знали, как разобрать пульт DJI RC Pro без лишних рисков и повреждений. Главное — действовать без спешки и с правильным инструментом.

Итак, к делу. Основные причины для вскрытия корпуса — это ремонт, апгрейд или чистка. Чаще всего выходят из строя стики (гимбалы), деградирует аккумулятор или возникает желание модифицировать антенны для увеличения дальности связи. Все эти задачи выполнимы, если следовать инструкции.

Подготовка к разборке: что понадобится и о чем важно помнить

Прежде чем открутить первый винт, необходимо подготовить рабочее место и осознать все риски. Правильная подготовка — это 50% успеха. Не пренебрегайте этим этапом, чтобы избежать досадных ошибок.

Важное предупреждение: риски и аннулирование гарантии

Внимание: Любое вскрытие корпуса контроллера DJI RC Pro автоматически аннулирует вашу гарантию. Если пульт еще на гарантийном обслуживании, настоятельно рекомендую обращаться в официальный сервисный центр DJI.

Самостоятельная разборка всегда несет риски:

• Повреждение пластиковых защелок: Корпус держится не только на винтах, но и на хрупких клипсах. Неосторожное движение может их сломать.
• Разрыв шлейфов: Внутри пульта множество тонких и деликатных шлейфов. Повредить их при вскрытии очень легко.
• Статическое электричество: Электронные компоненты чувствительны к статическому разряду. Используйте антистатический браслет или хотя бы коснитесь заземленного металлического предмета перед началом работы.
• Потеря мелких винтов: Винты в RC Pro крошечные. Работайте на специальном магнитном коврике или в лотке, чтобы ничего не потерять.

Вы действуете на свой страх и риск. Эта инструкция призвана минимизировать его, но не исключает полностью.

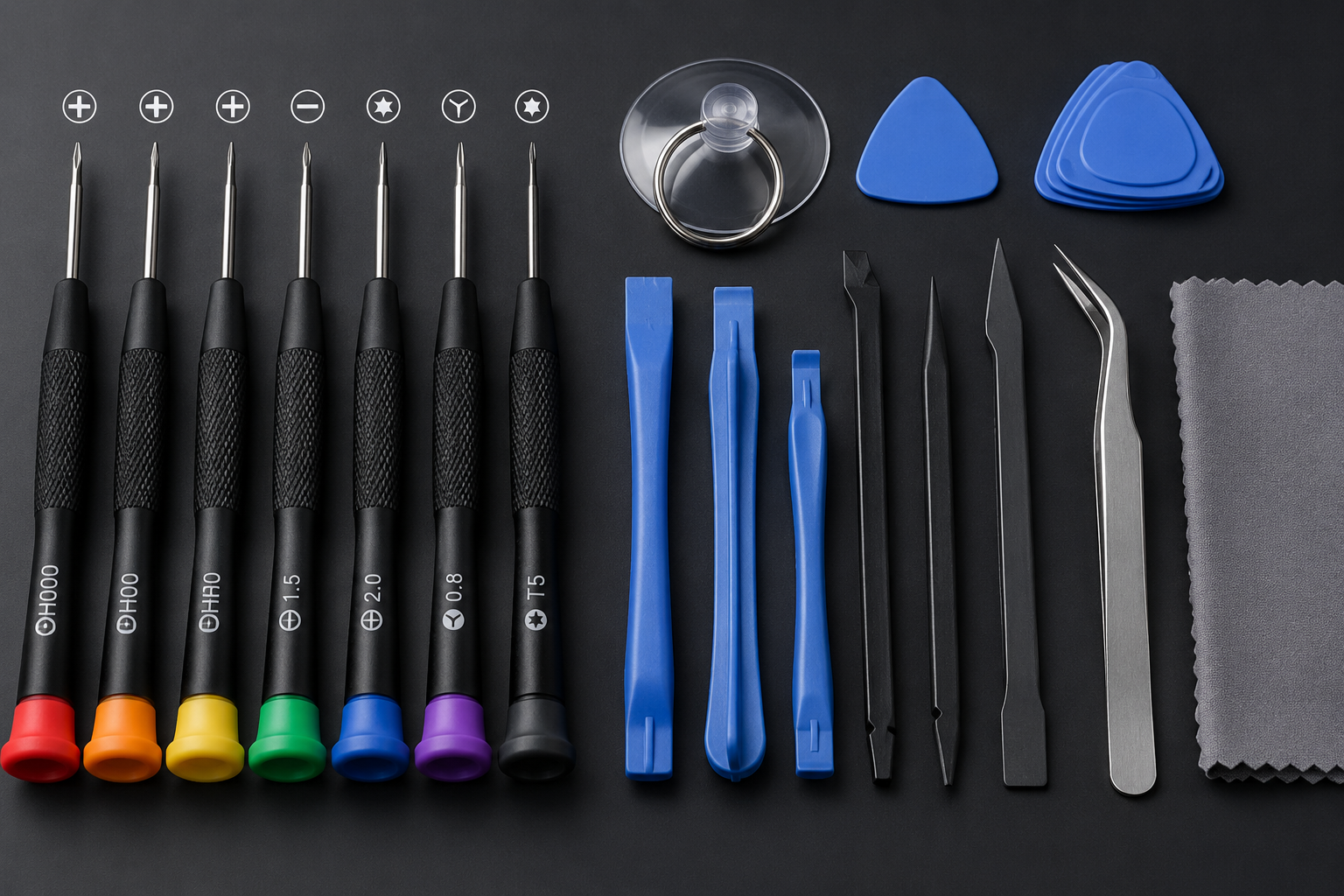

Необходимый набор инструментов для работы

Для успешной разборки вам не понадобится целая мастерская. Достаточно базового набора для работы с электроникой.

Вот минимальный список:

• Набор прецизионных отверток: Обязательно с битами Torx (звездочка) размеров T3, T5, T6 и Phillips (крестовая) PH00, PH000. Большинство винтов в RC Pro — именно Torx.
• Пластиковые спуджеры (spudgers) или медиаторы: Незаменимы для вскрытия корпуса. Никогда не используйте металлические отвертки для поддевания пластика — оставите вмятины и повредите защелки.
• Пинцет: Лучше с тонкими изогнутыми кончиками. Идеален для отключения мелких коннекторов и работы со шлейфами.
• Термофен (опционально): Может понадобиться для размягчения клея под резиновыми накладками или аккумулятором. Бытовой фен на минимальной мощности тоже подойдет.
• Магнитный коврик для винтов: Крайне полезная вещь, чтобы не перепутать и не потерять крепеж.

Собрав этот арсенал, можно приступать к основному процессу.

Пошаговая инструкция: как разобрать пульт DJI RC Pro

Действуем методично, шаг за шагом. Главное правило — не прилагать чрезмерных усилий. Если что-то не идет, остановитесь и проверьте, не пропустили ли вы скрытый винт или защелку.

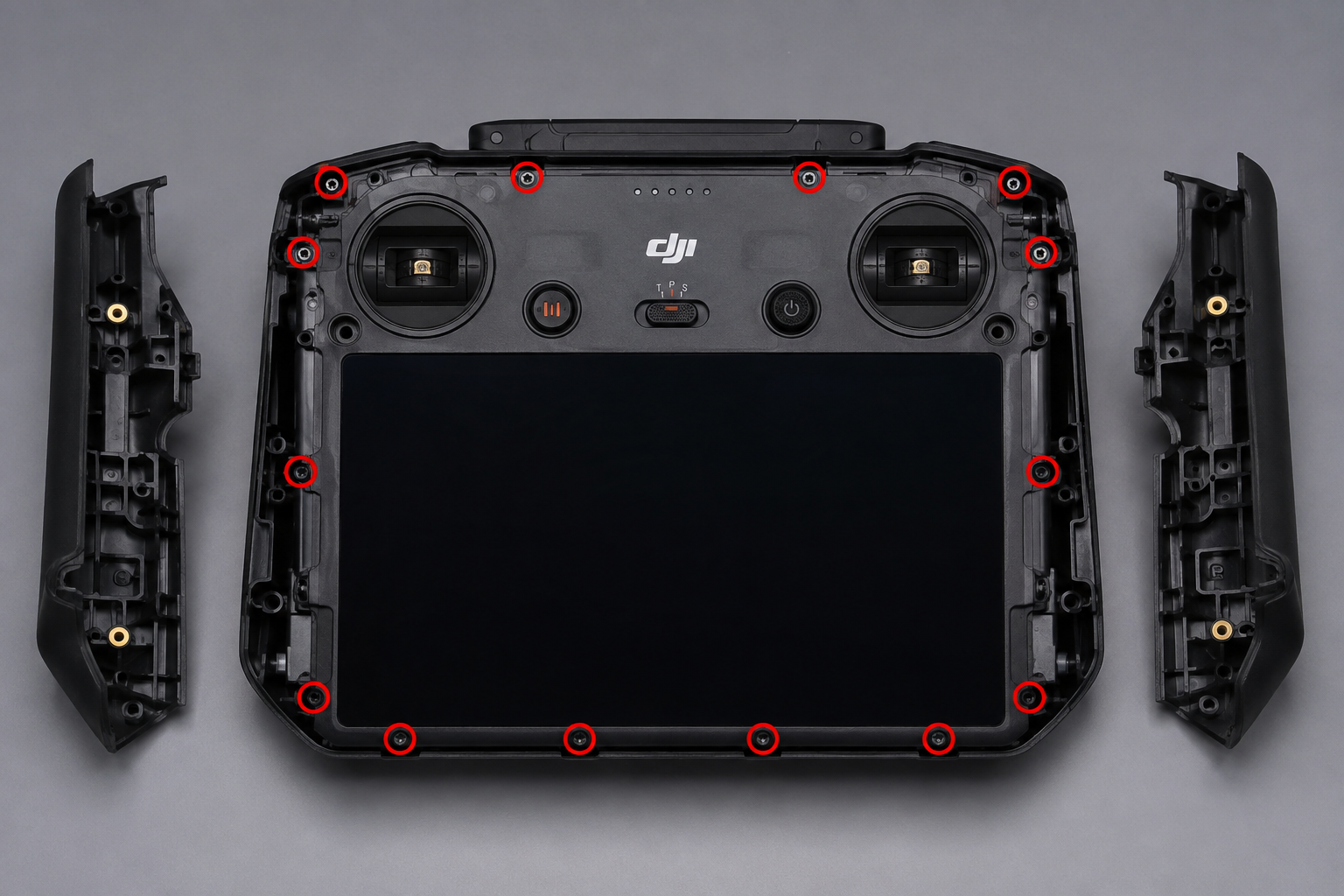

Шаг 1: Снятие резиновых накладок и внешних винтов

Первым делом полностью выключите пульт. Затем приступаем к внешнему осмотру.

1. Снимите стики управления: Просто открутите их против часовой стрелки.
2. Демонтируйте резиновые рукоятки: Они приклеены. Аккуратно подденьте край пластиковым спуджером. Если клей держит слишком крепко, можно слегка прогреть рукоятку феном (температура не выше 60-70°C). Под ними скрываются винты.
3. Открутите все видимые винты: Они расположены под рукоятками, в батарейном отсеке (если есть внешние крышки) и по периметру задней панели. Используйте подходящую биту Torx (скорее всего, T5 или T6). Сложите все винты на магнитный коврик, сгруппировав их по месту расположения.

Шаг 2: Аккуратное вскрытие корпуса пластиковым инструментом

Это самый ответственный этап. Задняя и передняя части корпуса соединены пластиковыми защелками по всему периметру.

1. Найдите небольшой зазор между двумя половинами корпуса. Обычно удобнее начинать с нижней части пульта.
2. Вставьте в зазор тонкий пластиковый спуджер или медиатор.
3. Медленно и аккуратно ведите инструментом вдоль шва, отщелкивая защелки. Вы будете слышать характерные щелчки. Не торопитесь и не пытайтесь вскрыть корпус силой.
4. Когда все защелки по периметру будут освобождены, не спешите разъединять половины корпуса! Они все еще соединены внутренними шлейфами.

Шаг 3: Отключение аккумулятора и внутренних шлейфов

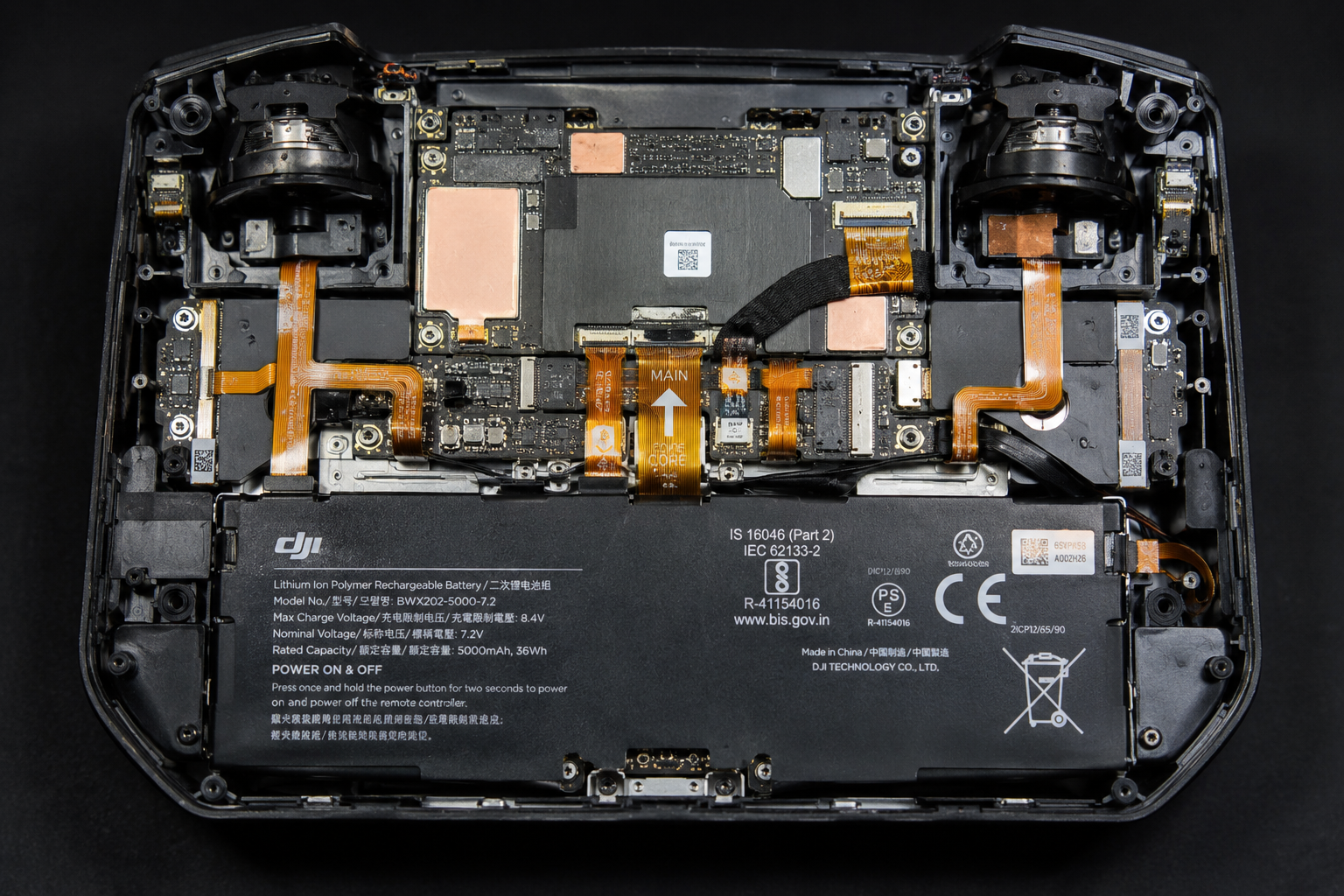

Осторожно приоткройте корпус, как книгу. Вы увидите несколько шлейфов, соединяющих две половины.

1. Первым делом — аккумулятор! Найдите разъем питания от батареи на материнской плате. Он обычно самый крупный и с толстыми проводами (красный и черный). Аккуратно подденьте его пинцетом или ногтем и отключите. Это обесточит систему и сделает дальнейшую работу безопасной.
2. Отключите остальные шлейфы. Их коннекторы обычно имеют небольшую черную или белую защелку-фиксатор. Пинцетом поднимите эту защелку вверх (перпендикулярно плате), после чего шлейф легко выйдет из разъема. Запомните или сфотографируйте, какой шлейф куда подключался.

Шаг 4: Демонтаж материнской платы и основных модулей

Теперь у вас есть доступ ко всем внутренним компонентам. Дальнейшие действия зависят от вашей цели.

• Материнская плата: Крепится несколькими винтами (часто Torx T3 или Phillips PH000) и подключена к различным модулям (антенны, стики, кнопки). Открутите винты и отключите все оставшиеся коннекторы.
• Стики (гимбалы): Каждый стик представляет собой отдельный модуль, прикрученный к корпусу 3-4 винтами и подключенный к плате одним шлейфом. Для замены достаточно открутить старый модуль и установить на его место новый.
• Аккумулятор: Обычно приклеен к корпусу на двусторонний скотч. После отключения разъема его можно аккуратно поддеть широким пластиковым спуджером. Легкий прогрев феном может помочь размягчить клей.

Отличия в разборке других популярных пультов DJI

Конструкция контроллеров DJI схожа по философии, но отличается в деталях. Если у вас не RC Pro, а другая модель, вот ключевые моменты.

Сравнение с DJI RC: в чем ключевая разница?

Стандартный пульт DJI RC (без приставки Pro), который идет в комплекте с Mini 3 Pro или Mavic 3 Classic, устроен проще.

• Корпус: Монолитный, без съемных резиновых накладок. Винты расположены на задней панели, некоторые могут быть скрыты под наклейками.
• Антенны: Внутренние, несъемные. Это упрощает разборку, так как нет внешних коннекторов.
• Внутренняя компоновка: Более плотная, но общая логика та же: сначала откручиваем винты, потом вскрываем защелки, первым делом отключаем батарею. Разборка пульта DJI RC в целом проще, но требует той же аккуратности со шлейфами.

Пульт для Mavic 3T и Enterprise: тот же RC Pro?

Да, здесь все просто. Разборка пульта DJI Enterprise, который используется с дронами серии Mavic 3 Enterprise (включая 3T и 3M), полностью идентична процессу для стандартного RC Pro. Это одна и та же аппаратная платформа. Поэтому, если вам нужно понять, как разобрать пульт Мавик 3 Т, смело следуйте инструкции выше. Никаких конструктивных отличий в корпусе или расположении компонентов нет.

Типичные цели разборки: ремонт и апгрейд контроллера

Давайте подробнее рассмотрим, ради чего чаще всего вскрывают RC Pro.

Как заменить встроенный аккумулятор

Со временем емкость встроенной Li-ion батареи (18650 x2, 5000 мАч) падает. Замена — одна из самых частых процедур.

1. Выполните шаги 1-3 из инструкции по разборке.
2. Аккумуляторный блок приклеен к задней крышке. Аккуратно подденьте его широкой пластиковой лопаткой. Не используйте острые металлические предметы, чтобы не проткнуть оболочку батареи — это пожароопасно.
3. Отклейте старую батарею, установите новую (убедитесь, что она совместима по вольтажу и разъему), подключите к плате и соберите пульт.

Замена стиков управления (гимбалов)

Стики — механический элемент, подверженный износу. Со временем появляется дрифт или пропадает точность. Замена модуля целиком — лучшее решение.

1. Полностью разберите пульт, добравшись до материнской платы (Шаги 1-4).
2. Каждый модуль гимбала крепится к передней панели корпуса на нескольких винтах и подключен к плате шлейфом.
3. Отключите шлейф, открутите винты, снимите старый модуль.
4. Установите новый, закрепите его и подключите шлейф. Перед финальной сборкой обязательно откалибруйте новые стики через меню пульта.

Модификация антенн для усиления сигнала

Для полетов на большие расстояния или в условиях сильных помех некоторые пилоты устанавливают внешние, более мощные антенны. Это сложная модификация.

1. Необходимо разобрать пульт и получить доступ к радиомодулю на материнской плате.
2. Стандартные антенные кабели (пигтейлы) подключены к плате через миниатюрные разъемы U.FL. Их нужно аккуратно отщелкнуть.
3. Новые пигтейлы от внешних антенн подключаются к этим же разъемам, а их концы (обычно SMA-разъемы) выводятся наружу через просверленные в корпусе отверстия.

Экспертный совет: Эта модификация требует твердой руки и понимания принципов работы ВЧ-цепей. Неправильная установка или некачественные компоненты могут не улучшить, а ухудшить качество сигнала.

Обратная сборка и финальная проверка

Сборка производится в обратном порядке. Но есть несколько критически важных моментов, на которых стоит заострить внимание.

Ключевые моменты при подключении шлейфов

• Фиксаторы: Убедитесь, что защелка на каждом ZIF-коннекторе открыта перед тем, как вставлять шлейф.
• Глубина вставки: Шлейф должен войти в разъем ровно и до упора (обычно до специальной метки на нем).
• Закрытие фиксатора: После вставки шлейфа аккуратно опустите защелку. Она должна зафиксироваться с легким щелчком.
• Проверка: Слегка потяните за шлейф (без фанатизма), чтобы убедиться, что он надежно закреплен.

Полное тестирование функций перед закручиванием винтов

Это золотое правило любого ремонта. Прежде чем защелкнуть корпус и закрутить последний винт:

1. Подключите аккумулятор.
2. Соедините две половины корпуса, но не защелкивайте их.
3. Включите пульт. Убедитесь, что экран загорелся, система загрузилась.
4. Проверьте работу всех кнопок, колесиков и, самое главное, стиков (в меню калибровки).
5. Только убедившись, что все функции работают корректно, выключайте пульт, отключайте аккумулятор, защелкивайте корпус и закручивайте все винты.

Соблюдая эти простые правила, вы сможете выполнить ремонт или апгрейд своего DJI RC Pro на профессиональном уровне. Удачи в полетах и чистого неба!

Часто задаваемые вопросы (FAQ)

Как разобрать пульт от Мавик 3?

Если речь идет о пульте DJI RC Pro, который часто используется с Mavic 3, то инструкция в этой статье полностью подходит. Если же у вас базовый контроллер DJI RC-N1 (без экрана), процесс будет другим: там нужно открутить винты сзади и под верхней вставкой, а затем аккуратно вскрыть корпус-«раскладушку».

Отличается ли разборка пульта DJI RC Pro для Enterprise-версии?

Нет, не отличается. Пульт, поставляемый с дронами линейки Mavic 3 Enterprise (3T, 3M), аппаратно идентичен обычному DJI RC Pro. Все шаги, инструменты и расположение компонентов будут такими же.

Какой этап разборки самый сложный и требует особого внимания?

Самый деликатный этап — вскрытие корпуса пластиковым инструментом после откручивания всех винтов. Очень легко повредить скрытые защелки или слишком резко раскрыть половины, оборвав внутренние шлейфы. Действуйте медленно и по всему периметру. Второй по сложности момент — работа с мелкими ZIF-коннекторами шлейфов.

Что делать, если корпус не поддается и защелки не открываются?

Ни в коем случае не применяйте силу. Остановитесь и еще раз внимательно осмотрите корпус. Скорее всего, вы пропустили один или несколько скрытых винтов. Проверьте места под резиновыми накладками, под серийными наклейками или в отсеках для стиков. Только убедившись, что все винты выкручены, можно снова пробовать вскрывать защелки.
