Полное руководство: как правильно подключить и настроить ELRS на вашем дроне в 2026

Коллеги, приветствую. Сегодня разбираем по косточкам один из ключевых этапов сборки FPV-дрона — установку и настройку системы радиоуправления ExpressLRS. Пройдем весь путь от распаковки компонентов до первого арма. Цель — получить железобетонный линк и полный контроль над бортом. Забудьте о старых протоколах, сегодня стандарт де-факто — ELRS, и если вы хотите летать далеко и без сбоев, его нужно освоить. В этом материале я собрал весь свой опыт, чтобы вы поняли, как подключить ELRS к дрону быстро и без типовых ошибок. Главный принцип успеха с ELRS прост: одинаковая версия прошивки, правильная распайка и две галочки в Betaflight. Разберем каждый шаг.

Готовимся к установке: что понадобится для подключения ELRS

Прежде чем браться за паяльник, убедимся, что все необходимое под рукой. Подход «начну, а там разберусь» здесь приводит к потере времени и, в худшем случае, к сожженным компонентам.

Необходимое оборудование: передатчик, приемник и дрон

Базовый комплект для работы с ELRS выглядит так:

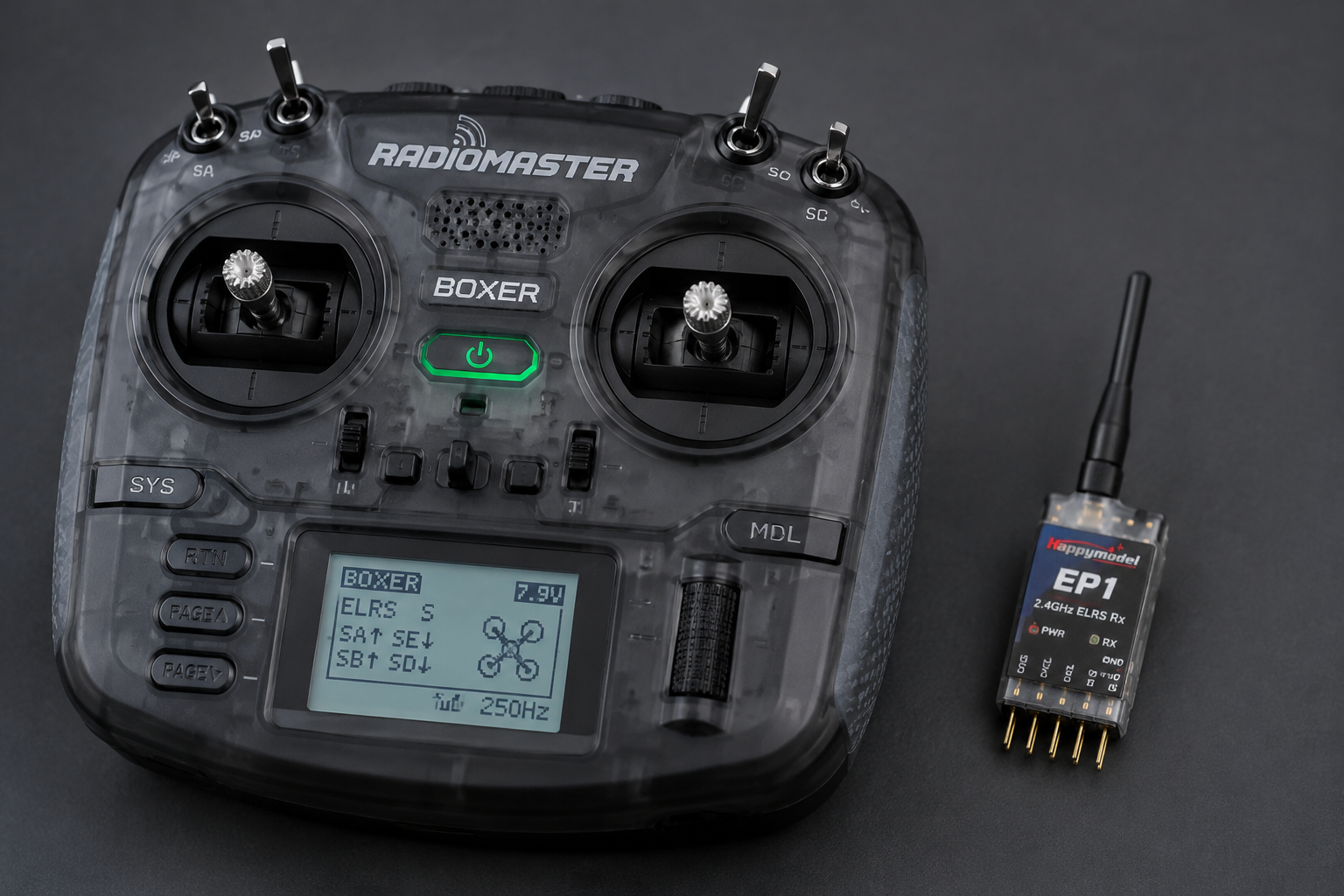

• Аппаратура управления (пульт) с поддержкой ELRS. Это может быть пульт со встроенным модулем (например, RadioMaster Boxer, Zorro или Pocket) или любая аппаратура с отсеком для внешнего JR/Lite модуля (например, RadioMaster TX16S), в который установлен передающий модуль ELRS (TX).
• Приемник (ресивер) ELRS (RX). Они бывают разных форм-факторов и с разными антеннами. Выбирайте под размер своей рамы. Популярные и проверенные варианты — от Happymodel, BetaFPV, RadioMaster.
• FPV-дрон с полетным контроллером. Нам понадобится доступ к полетному контроллеру (ПК) для пайки и свободный UART-порт. Большинство современных ПК на процессорах F4, F7 и H7 полностью совместимы с ELRS.
• Антенны. Убедитесь, что на передающем модуле установлена антенна перед подачей питания. Включение TX-модуля без антенны на высокой мощности — верный способ его сжечь.

Инструменты и программное обеспечение

Для прошивки и настройки нам понадобится стандартный набор пилота-сборщика:

• Паяльник с тонким жалом, припой и флюс. Паять придется миниатюрные контакты, так что без хорошего инструмента не обойтись.
• USB-кабель (Type-C или Micro-USB). Для подключения пульта и полетного контроллера к компьютеру.
• Компьютер. На нем мы будем работать с двумя основными программами:
  • ExpressLRS Configurator: утилита для прошивки передатчиков и приемников.
  • Betaflight Configurator: программа для настройки полетного контроллера.

Важно: Перед началом работы скачайте и установите самые свежие версии обоих конфигураторов с официальных репозиториев на GitHub. Это избавит от 90% проблем с совместимостью.

Шаг 1. Прошивка ELRS: фундамент стабильного линка

Это самый ответственный этап. Нестабильная работа, постоянные отвалы связи, малый радиус действия — почти всегда причина кроется в несовместимости или ошибках прошивки.

Почему важно использовать одинаковые версии прошивки

Система ExpressLRS состоит из двух частей: передатчика (TX) и приемника (RX). Для их корректной работы мажорные версии прошивки на TX и RX должны совпадать.

• Пример: Если ваш передатчик прошит на версию 3.2.1, то приемник должен иметь прошивку 3.x.x (например, 3.2.1 или 3.3.0). Приемник с прошивкой 2.5.0 работать с ним не будет.

На 2026 год актуальной является ветка ELRS 3.x. Она несовместима с предыдущей веткой 2.x. Если вы покупаете новые компоненты, скорее всего, на них уже будет установлена третья версия. Но если у вас есть старые запасы, обязательно прошейте все на последнюю стабильную версию 3.x через ExpressLRS Configurator.

Binding Phrase: стандарт привязки в 2026 году

Забудьте про кнопки на приемниках и сложные ритуалы с тройным переподключением питания. Современный и самый надежный способ привязки — Binding Phrase (кодовая фраза).

Это уникальная фраза (пароль), которую вы задаете при прошивке передатчика и приемника. Если фразы совпадают, устройства находят друг друга и связываются автоматически при включении.

Как это работает:

1. Открываете ExpressLRS Configurator.
2. Выбираете ваше устройство (модель передатчика или приемника).
3. В поле Binding Phrase вводите свою уникальную фразу. Это может быть любое слово или набор символов. Главное — запомнить или сохранить ее.
4. Прошиваете сначала передатчик, затем приемник, указывая одну и ту же фразу.

Этот метод не только удобен, но и безопасен: он полностью исключает случайную привязку к чужому дрону на полетах.

Шаг 2. Физическое подключение приемника ELRS к полетному контроллеру

Когда программная часть готова, переходим к монтажу. Здесь важна аккуратность и знание распиновки вашего полетного контроллера.

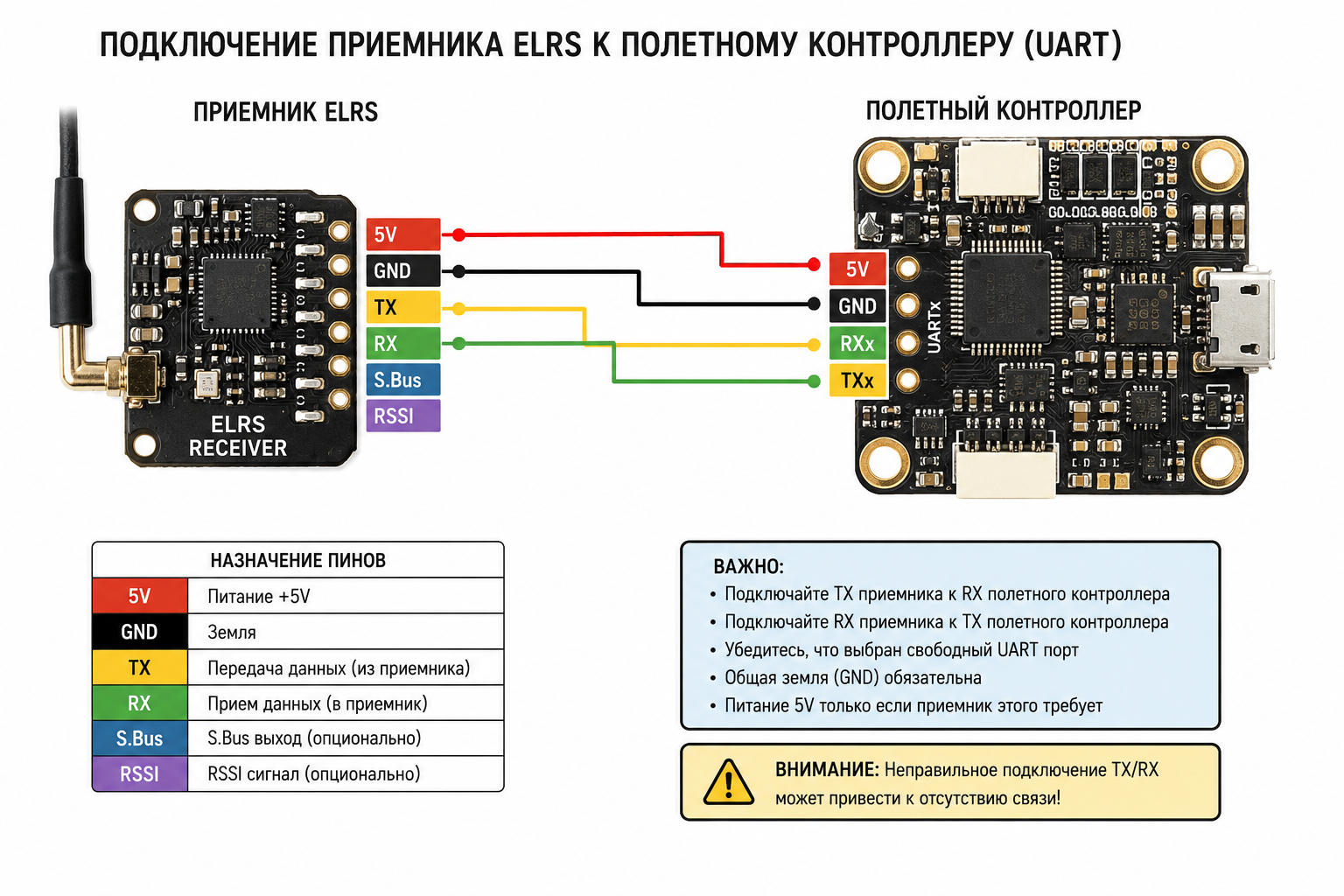

Распайка приемника: стандартная схема подключения

Большинство ELRS-приемников подключаются по четырем проводам. Ваша задача — соединить одноименные контакты на приемнике и полетном контроллере, но с одним важным исключением для TX и RX.

Ключевой момент: Провод TX с приемника всегда идет на контакт RX полетного контроллера, а RX с приемника — на TX полетника. Это перекрестное подключение — стандарт для протокола UART.

Подключение к свободному UART-порту полетного контроллера

UART — это универсальный асинхронный приёмопередатчик, физический порт на плате полетника. Обычно их несколько (UART1, UART2, UART3 и т.д.). Вам нужно найти любой свободный порт.

1. Изучите распиновку (pinout) вашего ПК. Обычно производитель указывает ее на странице продукта или в инструкции. Найдите группу контактов с маркировкой RX и TX.
2. Выберите свободный порт. Например, если к UART1 у вас подключен GPS, а к UART3 — видеопередатчик, вы можете использовать UART2, UART4 или любой другой.
3. Припаяйте провода от приемника к соответствующим контактам выбранного UART-порта, не забывая про перекрестное подключение TX/RX.

Шаг 3. Конфигурация Betaflight для работы с ELRS

Теперь нужно «объяснить» полетному контроллеру, что на один из его портов подключен приемник и работает он по протоколу CRSF.

1. Подключите дрон к компьютеру по USB.
2. Откройте Betaflight Configurator и подключитесь к дрону.

Активация Serial RX во вкладке «Порты» (Ports)

Перейдите на вкладку «Порты». Найдите строку с номером UART, к которому вы припаяли приемник (например, UART2). В этой строке, в столбце Serial RX, передвиньте ползунок в активное положение.

Не трогайте другие настройки на этой вкладке. Нажмите кнопку «Сохранить и перезагрузить» (Save and Reboot).

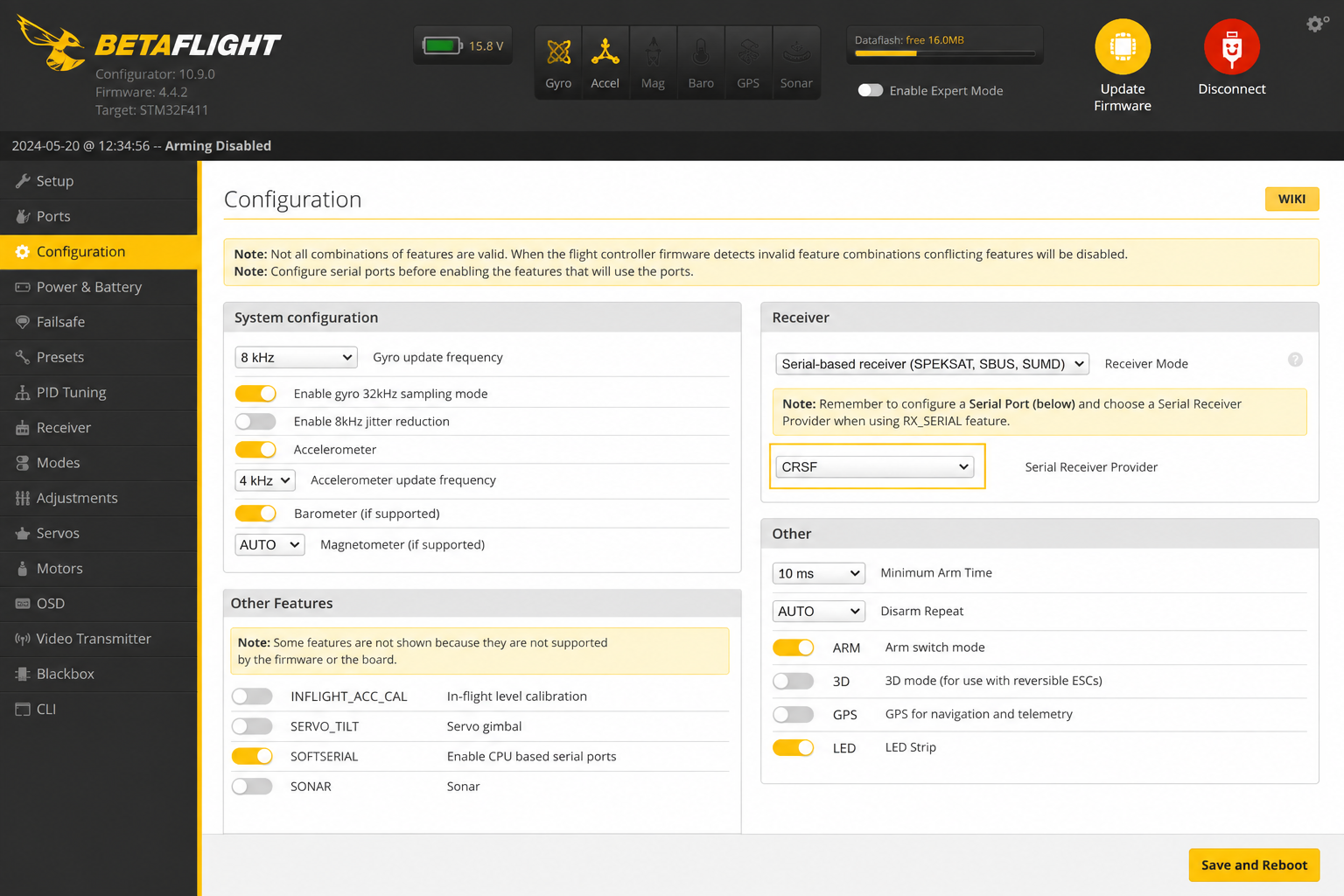

Выбор протокола CRSF во вкладке «Конфигурация» (Configuration)

После перезагрузки перейдите на вкладку «Конфигурация» (Configuration).

1. В разделе «Приемник» (Receiver) найдите выпадающий список «Режим приемника» (Receiver Mode). Выберите Serial-based receiver.
2. Ниже появится еще один список — «Протокол серийного приемника» (Serial Receiver Provider). В нем выберите CRSF.

Это все. Нажмите «Сохранить и перезагрузить». После этих действий полетный контроллер готов принимать команды от ELRS-приемника.

Шаг 4. Привязка (бинд) пульта и дрона с ELRS

Если вы все сделали правильно на предыдущих этапах, этот шаг будет самым простым. Разберем, как забиндить пульт и FPV дрон ELRS двумя основными способами.

Автоматическая привязка через Binding Phrase (рекомендуемый метод)

Если вы прошили передатчик и приемник с одинаковой кодовой фразой, процесс привязки выглядит так:

1. Включите аппаратуру управления.
2. Подключите аккумулятор к дрону.
3. Подождите несколько секунд.

Светодиод на приемнике должен перестать мигать и загореться ровным светом. Это означает, что приемник и передатчик установили связь. Перейдите во вкладку «Приемник» в Betaflight — вы должны увидеть движение стиков и переключателей.

Традиционный бинд через LUA-скрипт или кнопку на приемнике

Этот метод используется, если вы не задавали Binding Phrase или забыли ее. Он чуть сложнее.

Способ 1: Через LUA-скрипт на пульте

1. Подключите аккумулятор к дрону. Светодиод на приемнике будет мигать, указывая на отсутствие связи.
2. На аппаратуре управления зайдите в меню Tools (Инструменты) и запустите скрипт ExpressLRS.
3. В меню скрипта найдите и выберите опцию [Bind]. Передатчик перейдет в режим привязки.
4. Приемник должен автоматически найти передатчик и подключиться. Светодиод загорится ровным светом.

Способ 2: Через тройное переподключение питания

1. Включите аппаратуру.
2. Быстро подключите и отключите аккумулятор дрона три раза подряд.
3. На третий раз оставьте аккумулятор подключенным. Светодиод на приемнике начнет быстро мигать двойными вспышками — это режим привязки.
4. Запустите режим привязки на пульте через LUA-скрипт, как описано выше.

Этот метод менее удобен, поэтому я настоятельно рекомендую всегда использовать Binding Phrase. Зная, как забиндить дрон к пульту ELRS через фразу, вы экономите массу времени.

Диагностика и решение типовых проблем

Даже при точном следовании инструкции иногда что-то идет не так. Вот решения самых частых проблем.

Приемник не определяется в Betaflight

Если после всех настроек во вкладке «Приемник» нет реакции на стики:

1. Проверьте распайку. Самая частая ошибка — перепутаны местами провода TX и RX. Убедитесь, что TX с приемника идет на RX полетника, и наоборот.
2. Проверьте настройки портов. Убедитесь, что Serial RX включен именно для того UART-порта, к которому вы физически подключили приемник.
3. Проверьте питание. Убедитесь, что на контакты 5V и GND приемника поступает питание. Проверьте мультиметром напряжение на площадках ПК.

Стики не реагируют после успешного бинда

Если приемник забиндился (светодиод горит ровно), но стики в Betaflight не двигаются или двигаются неправильно:

• Проверьте порядок каналов (Channel Map). В Betaflight на вкладке «Приемник» есть настройка Channel Map. Для большинства современных пультов (RadioMaster, Jumper) правильный порядок — AETR1234. Попробуйте изменить его, если стандартный не работает.

Проблемы с Failsafe: что проверить в первую очередь

Если дрон падает с ошибкой RX_LOSS (потеря связи) на небольшом расстоянии:

1. Проверьте антенну. Убедитесь, что антенна на приемнике и передатчике надежно закреплена и не повреждена. Плохой контакт или поврежденный кабель резко снижают дальность.
2. Проверьте мощность передатчика. В LUA-скрипте ELRS на пульте можно настроить мощность (например, 25, 100, 250 мВт). Для первых полетов установите динамическую мощность (Dynamic) или фиксированную 100-250 мВт.
3. Убедитесь, что телеметрия включена. В Betaflight на вкладке «Конфигурация» должна быть включена опция TELEMETRY. Без нее вы не будете получать данные о качестве сигнала (LQ) на аппаратуру.

Часто задаваемые вопросы (FAQ)

Обязательно ли обновлять прошивку на передатчике и приемнике?

Да, обязательно. Как минимум, их мажорные версии должны совпадать (например, 3.x и 3.x). Использование последней стабильной прошивки гарантирует доступ ко всем новым функциям и максимальную стабильность линка.

Что делать, если я забыл свою Binding Phrase?

Если вы не можете вспомнить фразу, самый простой способ — перепрошить и передатчик, и приемник с новой, одинаковой фразой. Это займет 10 минут и решит проблему.

Можно ли подключить ELRS к старому полетному контроллеру?

Да, если на нем есть свободный UART-порт и он поддерживает Betaflight. ELRS использует стандартный протокол CRSF, который совместим даже с полетниками на процессорах F405 или F411. Главное — наличие физических контактов TX/RX.

Какую мощность передатчика выбрать для полетов?

Для большинства полетов в пределах видимости (до 1-2 км) достаточно мощности 100-250 мВт. Режим динамической мощности (Dynamic Power) — отличный выбор: он автоматически регулирует мощность в зависимости от качества сигнала, экономя заряд аккумулятора пульта. Для лонгрейнджа используют 500 мВт и выше.
